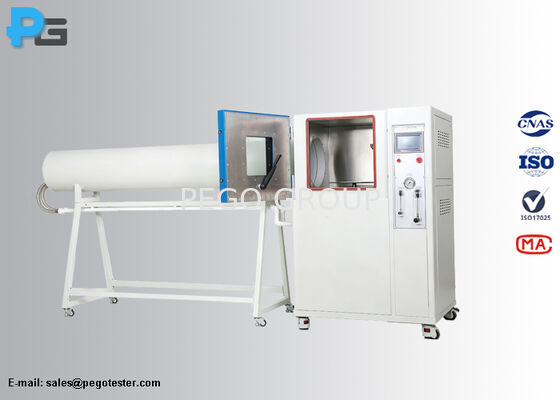

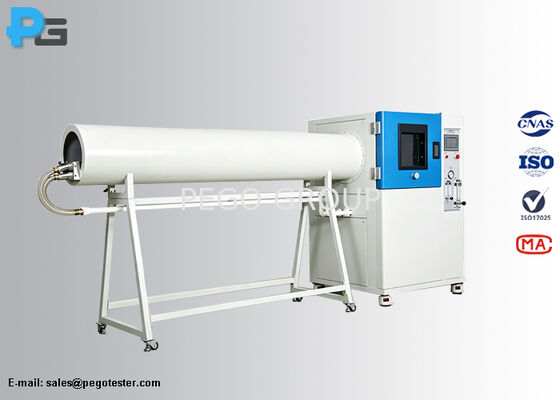

Komora testowa strumieni wodnych ze stali nierdzewnej SUS304 z panelem dotykowym PLC do testów IPX5 IPX6 zgodna z IEC60529

Komora badawcza silnych strumieni wody do badań IPX5 i IPX6 zgodna z normą IEC60529

1Wprowadzenie

Badania IPX5 i IPX6 przeprowadza się poprzez opryskiwanie obudowy ze wszystkich możliwych kierunków strumieniem wody z standardowych dysz badawczych, dysz badawczych (dyszy węża) o Φ6,3 mm i Φ12.5 mm średnicy są ściśle zaprojektowane zgodnie z rysunkiem 6 IEC60529., a komora badawcza może w pełni spełniać wymagania badania określone w pkt 14 normy IEC60529:1989 +A1:1999 +A2:2013.2.5 i 14.2.6.

Sprzęt do badania ochrony przed wnikaniem wody IPX5 i IPX6 składa się z tunelu testowego i komory testowej.8 m od środka gramofonu, gramofon znajduje się wewnątrz komory badawczej, dyszki badawcze mogą automatycznie wahać się w górę i w dół, aby opryskiwać obudowę ze wszystkich możliwych kierunków.Wbudowany zbiornik na wodę i woda może być poddawana recyklingowi, badanie jest sterowane przez PLC i ekran dotykowy, natężenie dostarczania wynosi 12,5 L/min±5% w przypadku badania IPX5 i 100 L/min±5% w przypadku badania IPX6,ciśnienie wody powinno być dostosowane w celu osiągnięcia określonych wskaźników dostarczania, czas trwania badania na metr kwadratowy powierzchni obudowy, na którą prawdopodobnie będzie rozpylanie trwało 1 min., minimalny czas trwania badania wynosi 3 min.

2Specyfikacja
