Szczegóły Produktu:
Zapłata:
|
Standardowy: | IEC62196-1, IEC60884, IEC60669-1, IEC62052-31 | Moc robocza: | Prąd zmienny 220 V/50 Hz |
---|---|---|---|
Stacja robocza: | 1 lub można je dostosować | Prędkość robocza: | 10 ± 2 obr./min |
Wysokość testu: | 250-500 regulowane | Średnica obrotu tulei: | 75 mm i 76 mm |
Zastosowany EUT: | Złącza I Zaciski | Gwarancja: | 12 miesięcy |
Podkreślić: | Urządzenie badawcze IEC 62196-1,Urządzenie do badania IEC 62196-1 10 obr./min.,Przewodniki VE IEC 62196-1 Urządzenie badawcze |

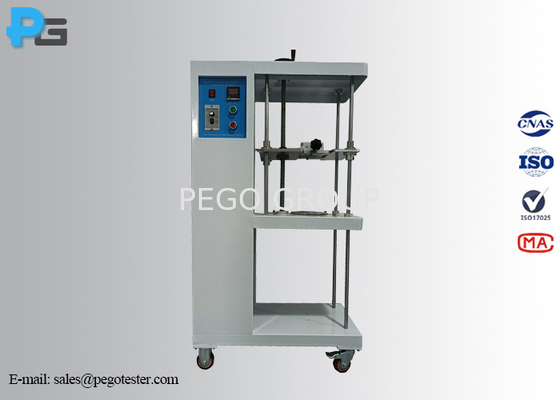

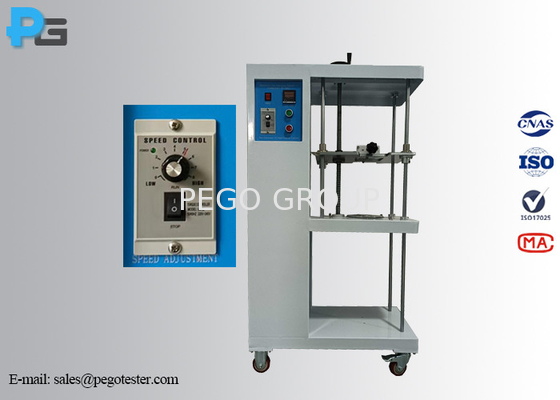

1Wprowadzenie urządzenia do sprawdzania uszkodzeń przewodników VE:
Urządzenie do sprawdzania uszkodzeń przewodników EV jest zaprojektowane tak, aby spełniało wymagania badania określone w pkt 13.3 rysunku 12 pkt 12 normy IEC 62196-1, IEC 60884-1:2022.2.5 i rysunek 13, klauzula 12 normy IEC60669-1.2.5 i rysunek 9, klauzula 6 IEC62052-31.9.7.3 (do badań zgięcia). Urządzenie ma strukturę śruby koła przewodzącego, składa się z obudowy, masy, buchówki itp. Liczba badań może być ustawiona przed użyciem, po osiągnięciu ustawionych czasów badań,urządzenie zatrzyma się automatycznie i wywołuje alarm. Urządzenie służy do sprawdzenia, czy końcowy z zaciskiem śrubowym lub bez śrubowego może wytrzymać naprężenie mechaniczne w normalnym użytkowaniu,i oceny, czy konstrukcja i konstrukcja końcówki śruby do zaciskania spełniają wymogi, aby nie powodować nadmiernego uszkodzenia przewodnika podczas zaciskania przewodnika.
Metoda badania:
Koniec przewodnika przechodzi przez odpowiednio rozmiarową buchę w płytce, umieszczoną na wysokości H poniżej akcesorium, zgodnie z tabelą 3.,tak, aby jego linia środkowa opisywała koło o średnicy 75 mm, koncentryczne z środkiem jednostki zacisku w płaszczyźnie poziomej.
Odległość między ustem urządzenia mocującego a górną powierzchnią obudowy musi wynosić nie więcej niż 15 mm od wysokości określonej w tabeli 3. Obudowa może być smarowana, aby zapobiec wiązaniu,skręcanie lub obrót przewodnika izolacyjnego. Masa określona w tabeli 3 jest zawieszona od końca przewodnika.
W trakcie badania przewodnik nie powinien wyślizgnąć się z urządzenia zacisku ani zerwać w pobliżu urządzenia zacisku.
Podczas tego badania końcówki nie mogą uszkodzić przewodnika w taki sposób, aby uczynić go niezdolnym do dalszego użytku.
2. Specyfikacja aparatu do sprawdzania uszkodzeń przewodników EV:
Model | PG-ADG | PG-ADG1 | PG-ADG2 |
Tryb sterowania | Elektryczne sterowanie | ||
Stacja pracy | 1 | ||
Prędkość pracy | 10 ± 2 r/min | ||
Średnica obrotu buszu | 75 mm | ||
Czas badania | 0-99min59s (czas badania może być ustawiony wstępnie i zatrzymuje się automatycznie po upływie czasu) | ||
Masa skonfigurowana | 0.3kg, 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 00,3 kg,0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg, 2.9kg, 4.5kg, 6.8kg, 9.5kg |
Wysokość badania | 260 mm, 280 mm | 260 mm, 280 mm, 300 mm | 260mm, 280mm, 300mm, 320mm, 343mm |
Średnica otworu f | 6.5mm, 9.5mm | 6.5mm, 9.5mm, 13mm | 6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm |
Tryb regulacji wysokości | Ręcznie regulowany | ||
Maksymalny przekrój przewodnika, który może być badany | ≤ 10,0 mm2 | ≤ 25,0 mm2 | ≤ 50,0 mm2 |
Wymiary i masa | L530mm*D500mm*H800mm/80kg | ||
Siła robocza | AC220±10%, 50/60 Hz | ||
Warunki pracy | 5-35°C (temperatura), 30%-90%R.H. | ||
Standardy zgodne z | IEC 60884-1 pkt 12.2.5/rysunek 13
| IEC60669-1 pkt 12.2.5/rysunek 9 | IEC 62052-31 pkt 6.9.7.3/Figura H.1 |
Tabela 3 - Wartości gięcia w badaniu obciążenia mechanicznego
Nazwa powierzchni przekroju poprzecznego (mm2) | Średnica zęba (mm) | Wysokośća) | Masę |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25.0 | 13.0 | 300 | 4.5 |
35.0 | 14.5 | 300 | 6.8 |
50.0 | 15.9 | 343 | 9.5 |
70.0 | 19.1 | 368 | 10.4 |
95.0 | 19.1 | 368 | 14.0 |
120.0 | 22.2 | 406 | 14.0 |
150.0 | 22.2 | 406 | 15.0 |
185.0 | 25.4 | 432 | 16.8 |
240.0 | 28.6 | 464 | 20.0 |
300.0 | 28.6 | 464 | 22.7 |
400.0 | 31.8 | 495 | 50.0 |
500.0 | 38.1 | 572 | 50.0 |
630.0 | 44.5 | 660 | 70.3 |
Jeżeli zęby o podanej średnicy otworu nie są wystarczające do pomieścienia przewodnika bez wiązania, można użyć zębów o następnej największej otworze. | |||
a)Tolerancja wysokości H: ± 15 mm |
3Liczby:
