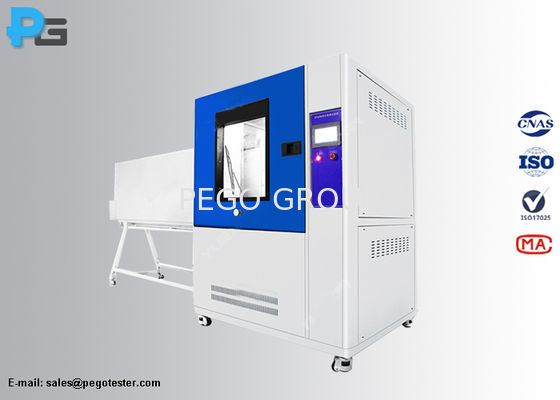

Wysokociśnieniowa komora testowa termiczna odporna na strumień wody IEC60529 ISO20653 dla IPX5 IPX6 IPX9K
Wysokotemperaturowa wysokociśnieniowa komora testowa odporna na strumień wody IEC60529 / ISO20653 dla IPX5 IPX6 IPX9K
Wprowadzenie
Komora testowa strumienia wody wysokiej temperatury IPX69K została zaprojektowana zgodnie z normami IEC60529, DIN40050-9 rysunek 7 i ISO20653 rysunek 8 i 9. To urządzenie wykonuje testy IPX5, IPX6, IPX6K i IPX9K z parametrami zdefiniowanymi przez użytkownika za pomocą 7-calowego ekranu dotykowego LCD i systemu automatycznego sterowania PLC (Panasonic). Zbudowana z dysz, obrotnicy i wewnętrznej skrzyni ze stali nierdzewnej, zawiera wbudowane wodoodporne gniazdo do testowania na żywo. Idealna do urządzeń elektrycznych w pojazdach drogowych, silnikach, komponentach elektrycznych i testach wodoodporności części samochodowych, umożliwia ocenę wydajności i ulepszanie produktów.
Strumienie wody IPX5
Woda wyrzucana przez dyszę (6,3 mm) na obudowę z dowolnego kierunku nie powinna mieć szkodliwych skutków. Czas trwania testu: co najmniej 15 minut, objętość: 12,5 litra na minutę, ciśnienie 30 kPa w odległości 3 m.
Silne strumienie wody IPX6
Woda wyrzucana w silnych strumieniach (dysza 12,5 mm) na obudowę z dowolnego kierunku nie powinna mieć szkodliwych skutków. Czas trwania testu: co najmniej 3 minuty, objętość: 100 litrów na minutę, ciśnienie 100 kPa w odległości 3 m.
Silne strumienie wody IPX6-K ze zwiększonym ciśnieniem
Woda wyrzucana w silnych strumieniach (dysza 12,5 mm) na obudowę z dowolnego kierunku, pod podwyższonym ciśnieniem, nie powinna mieć szkodliwych skutków. Czas trwania testu: co najmniej 3 minuty, objętość wody: 75 litrów na minutę, ciśnienie: 1000 kPa w odległości 3 m.
Czyszczenie strumieniami wody wysokiego ciśnienia/pary IPX9K
Woda wyrzucana pod wysokim ciśnieniem i wysoką temperaturą na obudowę z 4 kierunków (00, 300, 600, 900) nie powinna mieć szkodliwych skutków. Czas trwania testu: 30 s na kierunek, objętość wody: 14~16 litrów na minutę, ciśnienie: 8000~10000 Kpa, temperatura: 80±5℃, odległość testowa: 100 do 150 mm.
Cechy
- Wysokiej jakości blacha stalowa, powlekana lakierem piecowym.
- Wnętrze komory i wspornik wykonane są ze stali nierdzewnej SUS304#.
- 7-calowy ekran dotykowy i główny komponent sterowania PLC dla łatwej obsługi i automatycznego sterowania.
- Wysokiej jakości silnik krokowy z regulowaną prędkością i kątem za pomocą ekranu dotykowego.
- Kontrola temperatury IPD z ustawieniami ekranu dotykowego.
- Czas testu: regulacja 0-999min, automatyczne zatrzymanie.
- Kompleksowa ochrona: wyciek, brak wody, przepełnienie, zwarcie i ochrona indukcyjna drzwi.
- Wbudowany zbiornik na wodę z możliwością recyklingu, sterowanie zaworem kulowym i alarm niskiego poziomu wody.
- Przezroczyste okno obserwacyjne ze szkła hartowanego i światłem LED do monitorowania testu.
Specyfikacje
| Model |
IPX69K |
| Wymiar roboczy (mm) |
1200*1200*1200 (D*S*W) |
| Wymiar zewnętrzny (mm) |
4200*1380*2050 (D*S*W) |
| Średnica dyszy IPX5 |
Φ6,3 mm |
| Średnica dyszy IPX6 |
Φ12,5 mm |
| Odległość testowa dla IPX5/6 |
2,8 m (odległość od dysz do środka obrotnicy) |
| Metoda mocowania dyszy |
Mocowanie mechaniczne (automatyczne lub programowalne, regulowany kąt dyszy) |
| Liczba dysz dla IPX9K |
4 |
| Pozycja dysz |
00, 300, 600, 900 (rozkład pionowy) |
| Odległość testowa dla IPX9K |
100~200 mm (regulowana) |
| Czas testu |
30 s na pozycję |
| Wytrzymałość |
50 kg |
| Czas testu |
0~9999 s (możliwość ustawienia) |
| Średnica obrotnicy |
Φ600 mm |
| Tryb podnoszenia obrotnicy |
Regulacja ręczna |
| Natężenie przepływu IPX5 |
12,5±0,625 (L/min) |
| Natężenie przepływu IPX6 |
100±5 (L/min) |
| Temperatura IPX9K |
RT. Lub 80±5℃ |
| Ciśnienie wody IPX9K |
8000-10000Kpa |
| Prędkość obrotowa obrotnicy |
4-10 obr/min (regulowana) |
| Moc robocza |
380 V/50 Hz, 15 kW |
| Moc EUT |
220 V |
| Ochrona |
Ochrona przed wyciekiem, ochrona przed brakiem wody, ochrona przed zwarciem, ochrona indukcyjna |
