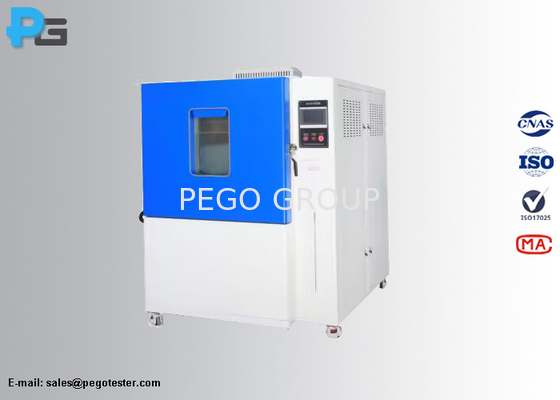

ISO 16750-4 Komora badawcza pod wpływem wody lodowej do badania układu lub elementu pojazdu drogowego

ISO 16750-4 Komora badawcza pod wpływem wody lodowej do badania układu lub elementu pojazdu drogowego

1Wprowadzenie

Komora badawcza w przypadku uderzeń wodą lodową jest zaprojektowana tak, aby spełniać wymagania badań:ISO 16750-4 klauzula 5.4.2 i pkt 5.4.3. Urządzenie może wykonywać próbę wody rozpylającej i próbę zanurzenia oddzielnie.i podgrzać go w temperaturze Tmax przez 1 godzinę (lub do osiągnięcia stabilizacji temperatury DUT), następnie użyj strumienia, aby rozpylić DUT zimną wodą (0°C~+4°C) przez 3 sekundy. Zbiornik zanurzania (zbiornik zimnej wody) znajduje się pod komorą grzewczą podczas badania zanurzenia,włączanie DUT do komory grzewczej w temperaturze Tmax przez 1 godzinę (lub do osiągnięcia stabilizacji temperatury DUT), przy ciągłym działaniu urządzenia zanurzyć je przez 5 minut w zbiorniku z zimną wodą na głębokości ≥ 10 mm.

Badanie wstrząsowe w wodzie lodowej ma na celu symulację wstrząsu termicznego wywołanego zimną wodą i ma zastosowanie do produktów znajdujących się w obszarach wstrząsów pojazdu.Celem jest symulacja zimnej wody rozpylającej się nad gorącym systemem lub komponentemZdarza się to w przypadku mechanicznego pękania materiałów lub uszkodzenia uszczelnienia spowodowanego różnymi współczynnikami rozszerzenia temperatury.Badanie w wodzie rozpyłowej i badanie zanurzenia to dwie alternatywne metody wykonywania badania w stanie szoku w wodzie lodowej.

2. Cechy

● Do badań w przypadku rozpylania lodowej wody i prób zanurzenia

● Wewnętrzne ściany komory wykonane są ze stali nierdzewnej SUS316#, co zapewnia nierost.

● Materiał izolacyjny: bawełna z włókien szklanych o wysokiej gęstości, zapewniająca izolację termiczną i utrzymywanie zrównoważonej i stabilnej temperatury w komorze.

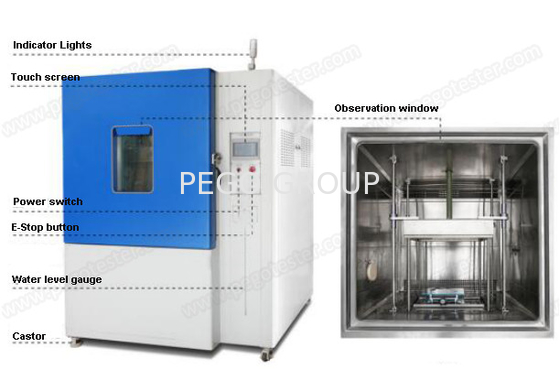

● wyposażenie w przezroczyste okno obserwacyjne (wielowarstwowe, otworzone szkło) i oświetlenie LED na drzwiach, które umożliwia obserwację wewnętrznej sytuacji testowej

● Otwór badawczy (średnica 100 mm) jest zainstalowany po lewej stronie urządzenia, który może być stosowany w przypadku zewnętrznych linii przesyłowych lub linii sygnałowych;

● Komponenty sterujące: 7-calowy ekran dotykowy + PLC. Komponenty elektryczne są wytwarzane przez LS, Omron itp. Proces okablowania spełnia wymagania chińskich norm krajowych,układ deski elektrycznej jest rozsądny, okablowanie jest mocne, a oznakowanie jest czyste.

● System chłodzenia sprzętu jest zainstalowany na dole.metoda kondensacji jest chłodzona powietrzem, a ekologicznie przyjazny środek chłodniczy R404R jest stosowany.Cały rurociąg systemu przeszedł 48H test wycieku pod ciśnieniem, aby potwierdzić, że system chłodniczy może pracować stabilnie przez długi czasWymiennik ciepła w obudowie wykonany jest ze stali nierdzewnej SUS316# w celu zapobiegania korozji wodą słoną;

● Badanie rozpylania wodą lodową: dysza jest zamocowana po prawej stronie komory badawczej; odległość rozpylania jest regulowana poprzez przesuwanie próbki

● Słup jest wykonany z SUS316 i ściśle zaprojektowany zgodnie z ISO16750-4 na rysunku 4.

● Badanie zanurzenia: badanie zanurzenia nie jest przeprowadzane jednocześnie z próbą rozpylania wody lodowej.i mogą być bezpośrednio przenoszone z komory badawczej do zbiornika zanurzaniaCzas zanurzenia można ustawić w zakresie od 1 do 5 minut, liczbę cykli można ustawić od 1 do 999 razy, a czas odzyskania temperatury w zbiorniku wody wynosi 30 minut.

●Urządzenie ma funkcję automatycznego czyszczenia rurociągów i skrzynki wewnętrznej.

3. Parametry


4Często zadawane pytania
1) Czy urządzenie musi zostać zainstalowane?
Pego: Nie, sprzęt zostanie wysłany jako całość, użytkownik może bezpośrednio przeprowadzić test po otrzymaniu sprzętu.

2) Czy sprzęt zardzewi?
Pego: Nie, powłoka komory i zbiornik zanurzający są wykonane z stali nierdzewnej SUS316#, w porównaniu z stali nierdzewnej SUS304, materiał SUS316 jest bardziej odporny na korozję.

3) Jaki jest okres gwarancji? i jak możemy uzyskać usługę posprzedażną?

Pego: Okres gwarancji wynosi 12 miesięcy od otrzymania towaru przez użytkownika. 95% problemów po sprzedaży może być rozwiązane przez nasz zespół inżynierów za pomocą usługi zdalnej.Klienci otrzymają odpowiedź w ciągu 24 godzin w dniu roboczym po zgłoszeniu problemuZ naszego doświadczenia wynika, że większość kłopotów można usunąć pod opieką naszego inżyniera, tylko niewielka część kłopotów jest spowodowana awarią części,To dlatego, że używamy markowych komponentów.Jeśli części są uszkodzone, wyślemy nowe do wymiany, nowe części zostaną pobrane za darmo w okresie gwarancji.Nasz zespół nauczy cię, jak wymienić uszkodzone części..
