IEC 62196-1 Elektryczne pojazdy IPX3 i IPX4 Oscylujące przewody wodoodporne
1. Wprowadzenie urządzenia do badań wodoodporności oscylującej rury:
Maszyna do badania wodoodporności oscylującej rury jest zaprojektowana zgodnie z IEC60529, rysunek 4, pkt 14.2.3 i 14.2.4, i jest wymagane przez normę IEC62196-1 klauzula 20.2Jest stosowany do weryfikacji ochrony przed opryskaniem (IPX3) i pryskaniem wody (IPX4) i szeroko stosowany w przemyśle pojazdów elektrycznych, wtyczek i kolektorów, elektroniki, oświetlenia,składniki elektryczne, części samochodowe i tak dalej.Sprzęt do badań wodoodporności IPX3 i IPX4 składa się z rur oscylujących (R200 do R1600), gramofonu, zbiornika wody, urządzeń sterujących (ekran dotykowy + PLC), przepływometra, miernika ciśnienia itp.Rurka oscylująca wykonana jest ze stali nierdzewnej SUS304.
IPX3: rurka oscylująca posiada otwory rozpylające w łuku 60° po obu stronach środkowego punktu (pozostałe otwory są zablokowane), całkowita przepływność jest regulowana zgodnie ze standardowymi wymaganiami,obudowa do badania umieszczana jest w środkowym punkcie półkoła, rurę przesyła się pod kątem 120°, 60° po obu stronach pionowej, a czas jednej pełnej oscylacji (2*120°) wynosi około 4 s, a czas badania wynosi 5 min.Następnie obrócić skorupę 90 °w kierunku poziomym, a badanie trwa 5 min, maksymalny dopuszczalny promień rurki huśtawkowej wynosi 1600 mm.
IPX4: rurka oscylująca posiada otwory rozpylające się na całym 180° półkoła, całkowita przepływność jest regulowana zgodnie z wymaganiami normy i mierzona przepływometrem.Rurka jest powodowana do oscylacji pod kątem prawie 360 °, 180° po obu stronach pionowej, a czas jednej pełnej drgań (2*360°) wynosi około 12 s. Czas trwania badania wynosi 10 min.Podtrzymań pomieszczenia badawczego należy przebić, aby uniknąć powstania obudowy wodnej.; obrócić rurę huśtawkową do maksymalnego w każdym kierunku, tak aby powłoka została rozpychana we wszystkich kierunkach.
2. Cechy urządzenia do badania wodoodporności oscylującej rury:
● Do badań IPX3 i IPX4
● Obudowa sprzętu i gramofon wykonane są ze stali nierdzewnej SUS304#, co zapewnia nierost.
● Przyjmuje strukturę podwójnych filarów, łatwą do zainstalowania i stabilną rotację.
● Wyposażenie w regulowane sznurki, które ułatwiają poruszanie się sprzętem.
● Zbiornik znajduje się pod sprzętem, automatycznie kontroluje poziom wody za pomocą zaworu piłkowego pływającego wody i alarmu na wysokim lub niskim poziomie, aby chronić przed uszkodzeniami spowodowanymi niskim poziomem wody.
● Silnik oscylujący: przyjmuje silnik serwowy Panasonic, o charakterystyce niskiego hałasu i wysokiej dokładności.
● Napęd obrotowy: przyjmuje chiński silnik kroków, może regulować prędkość i kąt za pomocą ekranu dotykowego i automatycznie sterować kierunkami (odpowiedni do próbki do wykonania testu na żywo).
● Ustawienie czasu zasilania: wyłączenie: 0-999min-włączenie: 0-999min-wyłączenie: 0-999min
● Komponenty sterujące: 7-calowy ekran dotykowy + PLC Panasonic.
3. Parametry urządzenia do badań wodoodporności oscylującej rury
| Model |
IPX34C |
| Promień rury |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Wielkość zewnętrzna (L*W*H, m) |
4 razy 3.2 razy 2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.85*2.02*2.350 |
2.4*1.8*2 |
2 razy 1,4 razy 1.8 |
/ |
/ |
| Prędkość dostawy (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Średnica gramofonu (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Wysokość gramofonu (mm) |
1750~2350 |
1750~2350 |
1350~1950 |
1300~1700 |
950 do 1550 |
550 ~ 1000 |
/ |
/ |
| Otwór dyszek (mm) |
0.4 |
| Średnica wewnętrzna rury |
15 mm |
| Pojemność zbiornika wody |
30 l |
| Kąt rury |
1200(IPX3), 3600(IPX4) lub określone przez użytkownika |
| Prędkość obrotu rurki |
4s dla 2*1200, 12s dla 2*3600lub użytkownika zdefiniowanego |
| Materiał z rurki |
SUS304 ze stali nierdzewnej |
| Prędkość obrotu gramofonu |
1 ~ 5 r/min |
| Maksymalna nośność gramofonu |
50 kg |
| Metoda obrotu obrotnika |
Zmiany do przodu lub do przodu i do tyłu |
| Ochrona |
Wyciek prądu, hydropenia, zwarcie |
| Siła robocza |
AC 220V/50Hz, 1KW (przewód przenośny + neutralny przewód + ochronny przewód naziemny) |
| Warunki pracy |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (ciśnienie) |
| Akcesoria |
Filtr wodny*1, igła badawcza*100, kabel 3-rodzowy*1 (3m) |
| Źródło wody |
1) Użytkownik musi skonfigurować źródło wody dla sprzętu w miejscu instalacji, z ciśnieniem wody nie mniejszym niż 0,2 MPa, i zainstalować kran o średnicy 4/8 cali.
2)Rekan nie jest oddalony od sprzętu o więcej niż 2 metry
|
| Wymagania dotyczące terenu |
Podłoga jest płaska, kanalizacja jest bez przeszkód, podłoga i ściany są wodoodporne, a kanalizacja podłogi lub rowu kanalizacji jest ustawiona |
| Wymóg przełącznika mocy |
1) Użytkownik musi skonfigurować w miejscu instalacji przełącznik przeciwwycieku powietrza o odpowiedniej pojemności dla urządzenia,i ten przełącznik musi być niezależny dla użytkowania urządzenia
2) Zabronione jest używanie przełączników noża lub gniazdek
3) Przełącznik przeciwwycieku nie powinien znajdować się w odległości większej niż 2 m od urządzenia
|
| Promień w mm |
IPX3 |
IPX4 |
| Liczba otwartych otworów |
Całkowity przepływ wody |
Liczba otwartych otworów |
Całkowity przepływ wody |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

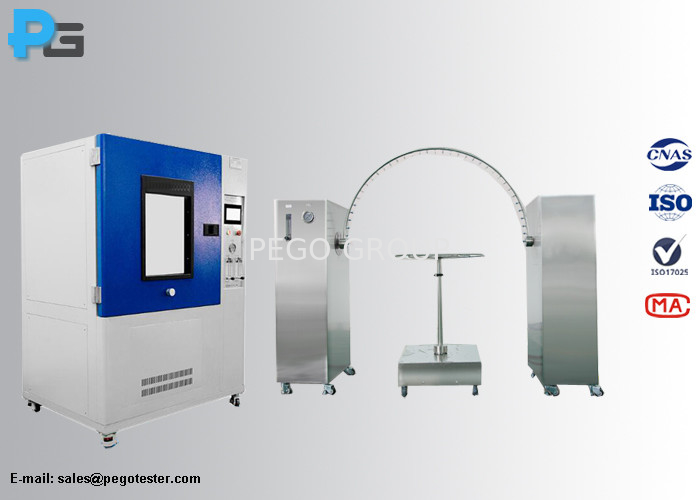

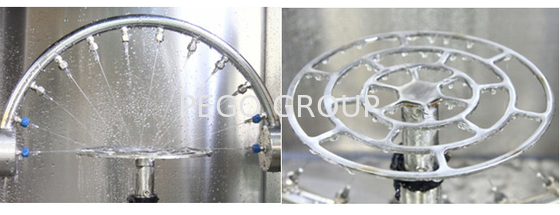

4Zdjęcie urządzenia do badania wodoodporności oscylującej rurki
5. Wykaz urządzeń do testowania wodoodporności oscylujących rur
| 1 |
Klatka kolumny |
2 |
| 2 |
Rury swingowe |
1 |
| 3 |
Obrotowy |
1 |
| 4 |
Niebieska Igła |
100 |
| 5 |
Wtyczka ze stali nierdzewnej |
kilka |
| 6 |
0.35mm Igła |
1 |
| 7 |
Plombę O-ring |
1 |
| 8 |
Klucz Allen |
1 |
| 9 |
Śruby do rur swingowych |
6 |
| 10 |
Rury aniloxowe |
6m |
| 11 |
Złącze |
4 |
| 12 |
Filtr |
1 |
| 13 |
Klucz filtracyjny |
1 |
