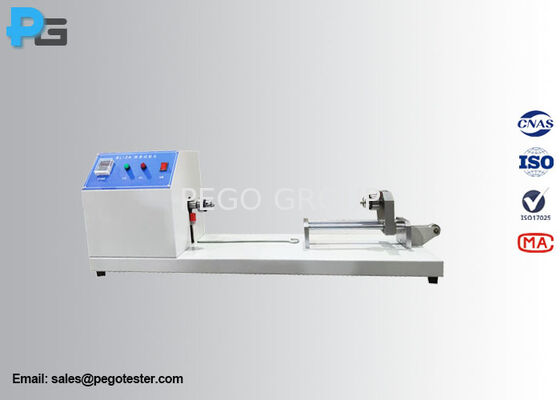

IEC60851-3 Zęb okrągły emaliowany aparatury do badań wzajemnych mocy wejściowej AC 220V±10% 50Hz

Urządzenie do testowania emaliowanego drutu okrągłego

1.Wstęp

Urządzenie do testowania emaliowanych drutów okrągłych zostało zaprojektowane zgodnie z normą IEC60851-3 klauzula 6.5 rysunek 6 i GB/T4074.3 klauzula 6.5 rysunek 6. Służy do testowania właściwości przyczepności folii emaliowanych drutów okrągłych o nominalnej średnicy przewodu powyżej 1000 mm.

Prosty kawałek drutu należy umieścić w urządzeniu badawczym składającym się z dwóch urządzeń mocujących znajdujących się w odległości 500 mm od siebie na tej samej osi. Jeden z nich może się swobodnie obracać. Drugi nie jest, ale może być przemieszczany osiowo i jest obciążony w celu wywarcia naprężenia obracającego się drutu. Nacisk skrobaka powinien być wystarczający do usunięcia powłoki i pozostawienia czystej, gładkiej powierzchni na styku powłoka/przewód bez zeskrobywania znacznej ilości materiału przewodnika. Usuwanie powłoki należy rozpocząć w odległości około 10 mm od urządzeń zginających. Urządzenie powlekające należy napędzać z prędkością od 60 obr/min do 100 obr/min, aż do osiągnięcia liczby obrotów R określonej w odpowiedniej normie.

2.Specyfikacja

3.Załaduj do testu odrywania

4. Zdjęcie
