5KV wyjście Generator EFT zgodny z normą IEC61000-4-4 z 3-fazowym CDN do badań EMC

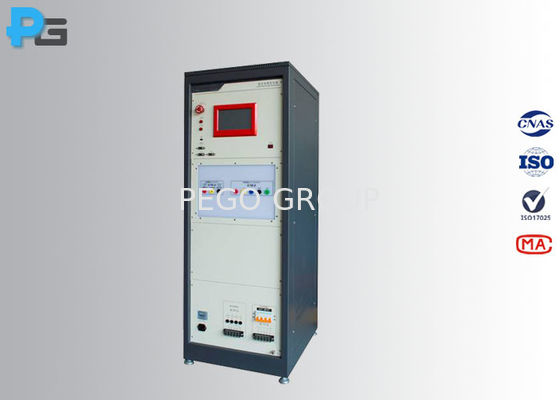

Duży Obraz : 5KV wyjście Generator EFT zgodny z normą IEC61000-4-4 z 3-fazowym CDN do badań EMC

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	PEGO
Orzecznictwo:	Third-lab Calibration Certificate
Numer modelu:	EFT-5K

Zapłata:

Minimalne zamówienie:	1ZESTAW
Cena:	USD5500-USD7000/set
Szczegóły pakowania:	Karton
Czas dostawy:	15 dni roboczych
Zasady płatności:	T/T, Western Union, MoneyGram

Kontakt

Szczegółowy opis produktu

Standard:	IEC61000-4-4	Napięcie wyjściowe:	5kV
CDN:	380 V/16 A, 380 V/30 A	Gwarancja:	12 miesięcy
system sterowania:	Ekran dotykowy PLC	Wysyłka:	Ekspresem
Moc robocza:	AC220 ± 10%, 50/60 Hz, 300 W	Wymiar:	470 mm (szer.) × 215 mm (wys.) × 500 mm (gł.)

Wysokowydajny sprzęt do testowania kompatybilności elektromagnetycznej - generator szybkich przebiegów przejściowych 5KV

Przegląd produktu

Generatory szybkich przebiegów przejściowych serii EFT-5K to precyzyjne przyrządy zaprojektowane do testowania zgodności z kompatybilnością elektromagnetyczną (EMC) zgodnie z normą IEC61000-4-4. Te solidne testery generują impulsy szybkich przebiegów przejściowych o napięciu do 5KV, obsługując częstotliwości powtórzeń od 0,1 do 1200kHz, co czyni je odpowiednimi do oceny odporności systemów sterowania przemysłowego, urządzeń gospodarstwa domowego, sprzętu medycznego, elektroniki samochodowej i komponentów.

Zintegrowana 3-fazowa 5-przewodowa sieć sprzęgająca i odsprzęgająca (CDN) o obciążalności 16A lub 30A zapewnia dokładną symulację rzeczywistych zakłóceń elektrycznych w trójfazowych systemach zasilania.

Specyfikacje techniczne

Parametr	Specyfikacja
Model	EFT-5K16 / EFT-5K30
Napięcie wyjściowe obwodu otwartego	0,25-5kV ±5%
Napięcie wyjściowe przy obciążeniu 50Ω	0,125-2,5kV ±5%
Kształt fali impulsu	5/50ns (obciążenie 50Ω/1000Ω)
Czas narastania	5ns ±30% (obciążenie 50Ω)
Impedancja	50Ω ±20%
Polaryzacja wyjściowa	Ujemna/Dodatnia
Częstotliwość powtórzeń	0,1-1200,0kHz ±10%
Czas trwania serii impulsów	15ms@2,5/5kHz, 750μs@100kHz, 250μs@300kHz
Okres serii impulsów	100-999ms (regulowany)
Sieć sprzęgająca	3-fazowa 380V/16A lub 30A, 50/60Hz
Kondensator sprzęgający	33nF ±10%
Wymagania dotyczące zasilania	AC220±10%, 50/60Hz, 300W
Wymiary	470(Szer.)×215(Wys.)×500(Gł.)mm
Waga	Około 25kg

Kluczowe zalety

Precyzyjna kontrola kształtu fali

Importowane wysokowydajne rezystory bezindukcyjne zapewniają stabilne kształty fal impulsów bez deformacji, dostarczając dokładne sygnały testowe zgodne z wymaganiami IEC61000-4-4. Ta precyzja jest ważna, ponieważ zniekształcone kształty fal mogą prowadzić do fałszywych wyników testów, powodując albo niepotrzebne przeprojektowanie produktu, albo pominięcie problemów ze zgodnością.

Przyjazna dla użytkownika obsługa

Interfejs ekranu dotykowego LCD o przekątnej 7 cali zapewnia intuicyjną kontrolę z wyświetlaniem parametrów w czasie rzeczywistym. Operatorzy mogą przechowywać do 1000 konfiguracji testowych, umożliwiając szybkie przywołanie powtarzalnych scenariuszy testowych. Wbudowany czujnik temperatury i wilgotności monitoruje warunki środowiskowe podczas testowania.

Kompleksowa wbudowana sieć CDN

Zintegrowana 3-fazowa 5-przewodowa sieć sprzęgająca i odsprzęgająca eliminuje potrzebę stosowania zewnętrznych urządzeń sprzęgających. Dzięki swobodnie wybieranym trybom sprzęgania (L1, L2, L3, N, PE), system dostosowuje się do różnych konfiguracji testowych bez dodatkowych modyfikacji sprzętowych.

Zastosowania

Seria EFT-5K jest przeznaczona dla laboratoriów zapewnienia jakości i obiektów testowania EMC oceniających sprzęt elektroniczny pod kątem zgodności z przepisami. Typowe przypadki użycia obejmują:

Testy przedzgodnościowe dla sterowników automatyki przemysłowej
Testy certyfikacyjne urządzeń gospodarstwa domowego dla systemów zarządzania energią
Walidacja urządzeń medycznych dla sprzętu do monitorowania pacjentów
Ocena odporności komponentów samochodowych dla modułów sterowania silnikiem

Dlaczego to działa

Generator łączy zaawansowaną technologię impulsową z inteligentnymi systemami sterowania, aby zapewnić niezawodne, powtarzalne wyniki testów. Funkcja autodiagnostyki stale monitoruje stan wyjścia wysokiego napięcia i impulsowego, automatycznie wykrywając nieprawidłowości w celu ochrony zarówno przyrządu, jak i testowanego urządzenia.

Dzięki elastycznym opcjom trybu serii impulsów (synchroniczny lub asynchroniczny) i swobodnemu ustawieniu kąta fazowego od 0 do 360°, inżynierowie mogą symulować precyzyjne scenariusze zakłóceń bez uszczerbku dla efektywności testów.
