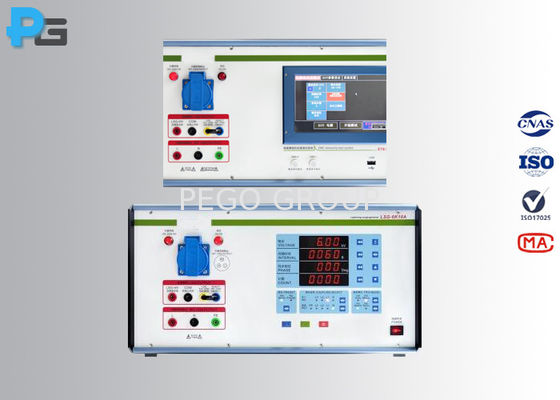

Generator impulsów EFT IEC61000-4-4 z wyjściem 5KV, CDN 3-fazowy i sterowaniem dotykowym PLC

Duży Obraz : Generator impulsów EFT IEC61000-4-4 z wyjściem 5KV, CDN 3-fazowy i sterowaniem dotykowym PLC

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	PEGO
Orzecznictwo:	Third-lab Calibration Certificate
Numer modelu:	EFT-5K

Zapłata:

Minimalne zamówienie:	1ZESTAW
Cena:	USD5500-USD7000/set
Szczegóły pakowania:	Karton
Czas dostawy:	15 dni roboczych
Zasady płatności:	T/T, Western Union, MoneyGram

Kontakt

Szczegółowy opis produktu

Standard:	IEC61000-4-4	Napięcie wyjściowe:	5kV
CDN:	380 V/16 A, 380 V/30 A	Gwarancja:	12 miesięcy
system sterowania:	Ekran dotykowy PLC	Wysyłka:	Ekspresem
Moc robocza:	AC220 ± 10%, 50/60 Hz, 300 W	Wymiar:	470 mm (szer.) × 215 mm (wys.) × 500 mm (gł.)

IEC61000-4-4 Elektryczny szybki biegły system badawczy - 5KV z samodzielną diagnozą

Przegląd produktu

Elektryczne szybkie generatory przejściowe serii EFT-5K to precyzyjne instrumenty zaprojektowane do testowania zgodności z normą zgodności elektromagnetycznej (EMC) zgodnie z normą IEC61000-4-4.Te wytrzymałe testery dostarczają szybkich impulsów przejściowych do 5KV, obsługujące częstotliwości powtarzania od 0,1 do 1200 kHz, co czyni je odpowiednimi do oceny odporności systemów sterowania przemysłowego, urządzeń gospodarstwa domowego, sprzętu medycznego,elektronika samochodowa, i składników.

Zintegrowana 3-fazowa 5-przewodowa sieć sprzężenia i odłączania (CDN) o pojemności 16A lub 30A zapewnia dokładną symulację rzeczywistych zakłóceń elektrycznych w trójfazowych systemach zasilania.

Specyfikacje techniczne

Parametry	Specyfikacja
Model	EFT-5K16 / EFT-5K30
napięcie wyjściowe w otwartym obwodzie	00,25-5 kV ± 5%
50Ω napięcie wyjściowe obciążenia	00,125-2,5 kV ± 5%
Forma fali impulsu	5/50ns (50Ω/1000Ω obciążenia)
Czas wzrostu	5ns ± 30% (50Ω obciążenia)
Impedancja	50Ω ± 20%
Polarność wyjścia	Pozytywny/negatywny
Częstotliwość powtarzania	0.1-1200.0kHz ±10%
Czas trwania wybuchu	15 ms@2,5/5 kHz, 750 μs@100 kHz, 250 μs@300 kHz
Okres wybuchu	100-999 ms (regulowane)
Sieć sprzęgająca	3-fazowe 380V/16A lub 30A, 50/60Hz
Kondensator sprzęgający	33nF ±10%
Wymagania energetyczne	AC220±10%, 50/60Hz, 300W
Wymiary	470 ((W) × 215 ((H) × 500 ((D) mm
Waga	Około 25 kg.

Główne korzyści

Dokładna kontrola fal

Importowane wysokiej mocy rezystory nieindukcyjne zapewniają stabilne formy fal impulsowych bez deformacji, dostarczając dokładne sygnały badawcze spełniające wymagania IEC61000-4-4.Ta precyzja ma znaczenie, ponieważ zniekształcone fale mogą prowadzić do fałszywych wyników badań, powodując albo niepotrzebne przeprojektowanie produktu, albo pominięcie kwestii zgodności.

Ułatwiona obsługa

7-calowy interfejs ekranu dotykowego LCD zapewnia intuicyjne sterowanie z wyświetleniem parametrów w czasie rzeczywistym.umożliwiające szybkie odwołanie w przypadku powtarzanych scenariuszy badańWbudowany czujnik temperatury i wilgotności monitoruje warunki środowiskowe podczas badania.

Kompleksowa wbudowana sieć CDN

Zintegrowana 3-fazowa sieć sprzężenia i odłączania 5-przewodowego eliminuje potrzebę zewnętrznego sprzężenia sprzężeniowego.system dostosowuje się do różnych konfiguracji badań bez dodatkowych modyfikacji sprzętu.

Wnioski

Seria EFT-5K służy laboratoriach ds. zapewnienia jakości i instalacjom badawczym EMC oceniającym sprzęt elektroniczny pod kątem zgodności z przepisami.

Badania wstępne zgodności dla sterowników automatyki przemysłowej
Badania certyfikacji urządzeń gospodarstwa domowego dla systemów zarządzania energią
Walidacja wyrobu medycznego dla urządzeń monitorowania pacjenta
Ocena odporności składnika samochodowego na moduły sterowania silnikiem

Dlaczego działa?

Generator łączy w sobie zaawansowaną technologię impulsową z inteligentnymi systemami sterowania, zapewniając niezawodne i powtarzalne wyniki badań.Funkcja samodiagnozy stale monitoruje stan wysokiego napięcia i impulsu, automatycznie wykrywające nieprawidłowości w celu ochrony zarówno przyrządu, jak i urządzenia poddawanego badaniu.

Dzięki elastycznym opcjom trybu wybuchu (synchroniczny lub asynchroniczny) i ustawieniu wolnego kąta fazy od 0 do 360° inżynierowie mogą symulować precyzyjne scenariusze zakłóceń bez narażania na szwank wydajności badań.
