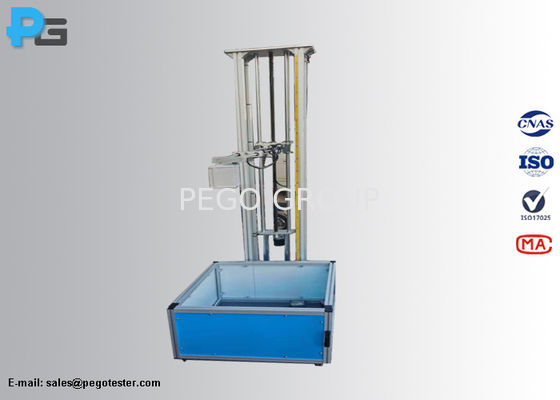

IEC61010-1 klauzula 8.2.2 Rysunek 10 Maszyna do badania uderzeń ze stali na kulę dla urządzeń elektrycznych medycznych

IEC61010-1 klauzula 8.2.2 Rysunek 10 StalSferaWyrzućBadanie uderzeniamaszyna do urządzeń elektrycznych medycznych

1.Wprowadzenie

W sprawieSprzęt do badań uderzeń ze stalijest zaprojektowany i wyprodukowany zgodnie z wymogami pkt 8.2 normy IEC 61010-1 oraz pkt 15 rysunku 10 normy IEC 60601-1.3.3, IEC60950-1, pkt 4.4.5 oraz na rysunku 4A, klauzula 4 normy IEC60598-1.13.4, pkt T.6 dodatku IEC62368-1 i rysunek T.1. Różne kule stalowe mogą być skonfigurowane zgodnie z różnymi wymaganiami standardowymi.Ten tester wykorzystuje zasadę przyciągania elektromagnetów do przyciągania różnych stalowych kul, i uwalnia lub przyciąga próbne kule stalowe poprzez uwalnianie lub przyciąganie magnetyczne generowane przez włączanie i wyłączanie prądu elektromagnetycznego w celu osiągnięcia uderzenia kule.Kulę wahadłową podnosi stalowa linia, a energię uderzenia wytworzoną przez różnicę wysokości ilościowo określa się w celu uzyskania energii uderzenia kulki wahadła wymaganej do badania.Domyślna konfiguracja testownika uderzeń kulki spadkowej to stalowa kula Φ50 mmPonieważ kule ze stali nierdzewnej nie są magnetyczne, skonfigurowane kule ze stali są łożyskowe.Proszę zwrócić uwagę, aby smarować je do konserwacji, aby uniknąć rdzy.

2.Standardowy

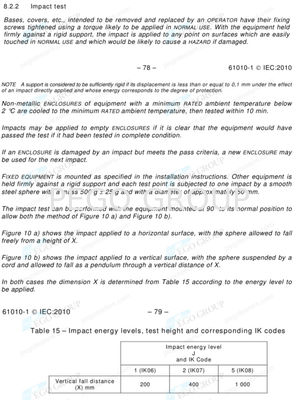

IEC61010-1 Urządzenia elektryczne medyczne - Część 1: Ogólne wymagania dotyczące podstawowego bezpieczeństwa i podstawowych osiągów klauzula 8.2. i rysunek 10

IEC60601-1:2020 Urządzenia elektryczne medyczne - Część 1: Ogólne wymagania dotyczące podstawowego bezpieczeństwa i zasadniczych osiągów klauzula 15.3.3

IEC60950-1Wyposażenie w zakresie technologii informatycznych  Bezpieczeństwo Część 1: Wymogi ogólne klauzula 4.4.5 i rysunek 4A

IEC 62368-1 Sprzęt audio/wideo, technologii informacyjnych i komunikacyjnych ¢Część 1: Wymagania bezpieczeństwa Załącznik T.6 i rysunek T.1

IEC60598-1 Światła 13.4

3. Wniosek

W sprawieurządzenie do badania upadku kuli stalowejjest stosowany głównie do symulacji uderzenia obiektów na określonej wysokości w wyniku wolnego upadku, w celu oceny właściwości stosowanych materiałów, produktów lub konstrukcji.

3.1 Badanie właściwości materiału

- Ocena wytrzymałości materiału: pozwalając, aby stalowa kula spadła na powierzchnię badanego materiału z różnych wysokości, obserwując deformację, pęknięcia i inne warunki materialu podlegającego uderzeniu,i ocenić wytrzymałość materiału.Na przykład w badaniach i rozwoju materiałów metalowych można porównać odporność na uderzenia metali o różnych składach lub procesach obróbki cieplnej,zapewnienie podstawy do optymalizacji materiałów.

- Charakterystyka zmęczenia materiału badawczego: Przeprowadzenie wielu testów uderzeń z upadkiem stalowych kul w celu symulacji obciążeń uderzeniowych, które materiały mogą znieść podczas długotrwałego użytkowania, analiza akumulacji uszkodzeń spowodowanych zmęczeniem w materiałach,i przewidzieć żywotność materiałów w praktycznych zastosowaniach.

3.2 Kontrola jakości produktu

- Ocena skuteczności ochrony opakowań: Połóż opakowany produkt pod urządzeniem badawczym i pozwól, by stalowa kula spadła na opakowanie w celu symulacji uderzeń, jakie produkt może doświadczyć podczas transportu i obsługi.Sprawdź, czy materiały opakowania i struktura mogą skutecznie chronić produkt, aby zoptymalizować projektowanie opakowań i zmniejszyć uszkodzenia produktów podczas procesu logistycznego.

- Badanie odporności na upadek produktów elektronicznych: W przypadku produktów elektronicznych, takich jak telefony komórkowe i tablety, mocować je na stanowisku badawczym i przeprowadzać badania uderzeniowe z użyciem stalowych kul do oceny tolerancji obudowy, ekranu,składniki wewnętrzne, itp. w przypadku przypadkowego upadku, co pomaga poprawić konstrukcję konstrukcyjną produktu oraz zwiększyć jego niezawodność i trwałość.

-Kontrola wytrzymałości wyrobów ze szkła: W przypadku wyrobów ze szkła, takich jak pojemniki szklane i szyby okienne pojazdów, próbą upadku stalowej kuli można wykryć ich odporność na uderzenia,ustalenie, czy produkty spełniają normy jakości i wymagania bezpieczeństwa, oraz zapewnić bezpieczeństwo produktów podczas normalnego użytkowania i ewentualnych przypadkowych uderzeń.

3.3 Zastosowania w dziedzinie budownictwa i inżynierii

- Badanie odporności na uderzenia płytek dachowych: zrzucić stalową kulę na płytki dachowe, aby symulować naturalne czynniki uderzenia, takie jak grad, ocenić odporność na uderzenie płytek dachowych,i dostarczają odniesienia do wyboru płytek dachowych i kontroli jakości, zapewnienie wodoodporności i bezpieczeństwa konstrukcyjnego budynków w niekorzystnych warunkach pogodowych

- Badania nad odpornością betonu na uderzenia: poprzez badanie upadku stalowej kuli, zbadanie reakcji mechanicznej betonu pod obciążeniami uderzeniowymi,i dostarczają wsparcie danych dla zastosowania konstrukcji betonowych w scenariuszach inżynierskich, w których są one narażone na uderzenia, takich jak projekty ochrony wojskowej i konstrukcje odporne na wybuchy.

3.4 W dziedzinie badań naukowych i nauczania

- zapewnienie wsparcia danych dla badań akademickich: W badaniach takich dyscyplin, jak nauka o materiałach i mechanika, urządzenie do testowania upadku stalowej kuli można wykorzystać do uzyskania danych o dynamicznej reakcji materiałów pod obciążeniami uderzeniowymi, takimi jak naprężenie,oddziaływanie, oraz wzory deformacji, stanowiące podstawę eksperymentalną do ustalenia i weryfikacji związków składowych materiału, teoretycznych modeli dynamiki uderzeń itp.

- Służy jako narzędzie do demonstracji nauczania: W trakcie nauczania odpowiednich kierunków należy wykorzystać urządzenie do testowania upadku stalowej kuli do demonstracji na miejscu, umożliwiając uczniom intuicyjne obserwowanie zjawiska uderzenia,zrozumienie odpowiednich wiedzy, takich jak właściwości mechaniczne materiału i dynamika uderzeń, a także zwiększyć zainteresowanie uczniami nauką i ich zdolność do zrozumienia wiedzy teoretycznej.

4.Parametry

4Wskaźnik.
