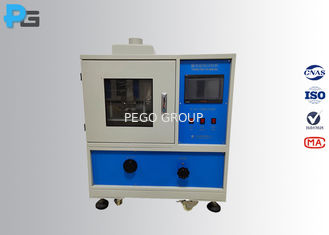

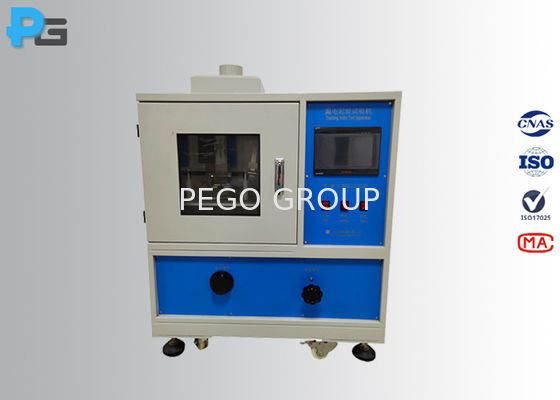

IEC60112 Urządzenie do badania wskaźnika śledzenia w badaniu łatwopalności
1Wprowadzenie
W sprawieurządzenie do badań wskaźnika śledzeniajest zaprojektowany zgodnie z normami IEC 60112, GB/T 4207, IEC 62368-1, pkt 5.4.3.3, pkt 13 IEC60598-1.4, IEC60601-1 pkt 8.9.1.7, IEC60335-1 pkt 29, IEC61010-1 pkt 6.7.1.3, pkt 28 IEC60884-1.2, oraz BS1363-1 pkt 8.2 dodatku C. Jest szeroko stosowany w badaniach materiałów na lampach, urządzeniach gospodarstwa domowego, urządzeniach informatycznych/audiograficznych i akcesoriach elektrycznych.wskaźnik oporu śledzeniaZmiary wskaźnika śledzenia mogą określić poziom odporności śledzenia surowców stosowanych w urządzeniach elektrycznych pracujących w wilgotnym środowisku.urządzenie do badania wskaźnika śledzeniajest wyposażony w 7-calowy kolorowy ekran dotykowy, PLC, importowaną pompę do titracji medycznej, regulator napięcia o wysokiej mocy i elektrody z czystej platyny.
2- Standardowe.
- IEC 60112 Metoda określania wartości dowodu i porównawczych wskaźników śledzenia materiałów izolacyjnych stałych
- IEC 60598-1 Światła część 1: Ogólne wymagania i badania klauzula 13.4
- IEC 62368-1 Sprzęt audio/wideo, technologii informacyjnych i komunikacyjnych ¢ Część 1: Wymagania bezpieczeństwa klauzula 5.4.3.3
- IEC60601-1 Urządzenia elektryczne medyczne - Część 1: Ogólne wymagania dotyczące podstawowego bezpieczeństwa i zasadniczej wydajności klauzula 8.9.1.7
- IEC 60335-1 Urządzenia elektryczne do użytku domowego i podobne
- IEC 61010-1 Urządzenia elektryczne medyczne - Część 1: Ogólne wymagania dotyczące podstawowego bezpieczeństwa i podstawowych osiągów klauzula 6.7.1.3
- IEC 60884-1 Wtyczki i gniazda do użytku domowego i podobnych celów ¢Część 1: Wymogi ogólne klauzula 28.2
- BS1363-1 13 Wtyki, gniazda, adaptery i urządzenia podłączające części 1: Specyfikacja dla wtyczek stopionych 13 A, które mogą być ponownie włączane i nie mogą być ponownie włączone
3. Parametry
| System sterowania |
7-calowy kolorowy ekran dotykowy + PLC |
| Materiał elektrody |
czystość platyny (Pt) ≥ 99% |
| Rozmiar elektrody |
(2 mm±0,1 mm) × ((5 mm±0,1 mm) × ((40 mm±5 mm), długość ≥12 mm, kąt krawędzi dęta: 30°±2° |
| Odległość elektrody |
40,0 mm±0,1 mm, kąt: 60°±5° |
| Ciśnienie elektrody |
10,00±0,05N |
| napięcie elektrody |
100 ~ 600V |
| Wysokość kropli |
35 mm±5 mm regulowane |
| Wielkość kropli |
20 kropli: 0, 380 g ~ 0, 480 g, 50 kropli: 0, 997 g ~ 1, 147 g |
| Przedział kropli |
30s±5s, 50 kropli: 24,5min±2min |
| Odporność roztworów testowych |
Roztwór A: 0,1%NH4Cl, 3,95±0,05Ωm, roztwór B: 1,98±0,05Ωm |
| Liczba kropli |
0~9999 (przeinstalowalne, zapisywane i wyświetlane) |
| Prędkość wiatru |
0.2m/s |
| Upadek prądu zwarcia |
1.0A±0.1A spadek o 10% |
| Wskaźnik wycieku |
00,50A±10%, 2,00s±10% |
| Standardowy |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| Akcesoria |
System kroplówkowy, wyroby szklane, gabaryt, elektrody itp. |
| Wymiar zewnętrzny |
800 mm (W) * 500 mm (D) * 970 mm (H) |
| Siła robocza |
220V/50Hz, 1KVA |
4Co to jest PTI?
PTI nazywa się wskaźnikiem śledzenia dowodu, jest to wartość napięcia materiału poddane 50 kropli elektrolitu bez śledzenia elektrycznego, jednostka jest wolt.
5Co to jest CTI?
Najwyższa wartość napięcia, przy której powierzchnia materiału może wytrzymać 50 kropli elektrolitu bez tworzenia śledzenia elektrycznego, jednostką jest wolt.
6Jakie roztwory badawcze będą stosowane?
Zazwyczaj stosuje się roztwór A. Rozpuszcza się około 0,1 T masy bezwodnego chlorku amonu (NH4Cl) klasy reagentu analitycznego o czystości nie mniejszej niż 99,8% lub nie mniejszej niż 99,8%,w wodzie dejonizowanej, aby uzyskać rezystywność (30,95±0,05) Ωm w temperaturze (23±1) °C.
7Wskaźnik.
