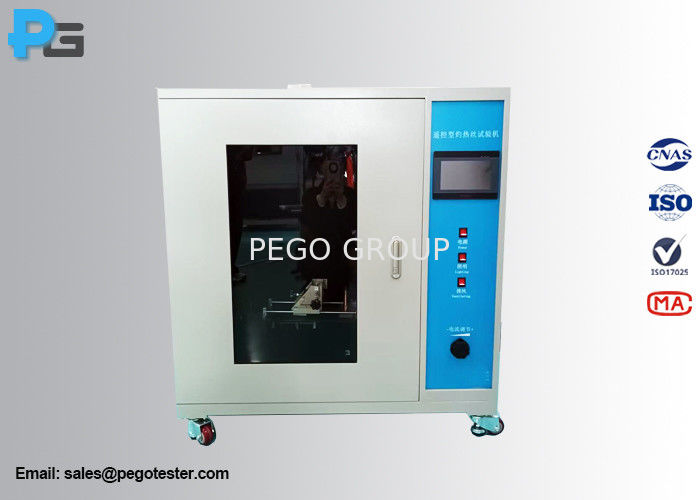

IEC60695-2-10 Urządzenie do badań łatwopalności światłowodów
1Wprowadzenie
TelekomandaUrządzenie do badań drutu świecącegojest zaprojektowany zgodnie z wymogami normy IEC 60695-2-10, GB/T 5169.10, IEC 60695-2-11, GB/T 5169.11, IEC 60695-2-12, GB/T 5169.12, IEC 60695-2-13, GB/T 5169.13, IEC 62368-1 Sekcja 6.3.1, IEC60598-1 sekcja 13.3.2, IEC60335-1 Sekcja 30.1Jest szeroko stosowany w testowaniu materiałów na lampach, urządzeniach gospodarstwa domowego, sprzęcie IT / AV i akcesoriach elektrycznych.Urządzenie wykorzystuje technologię symulacyjną do oceny zagrożenia pożarowego spowodowanego naprężeniem cieplnym w krótkim czasie przez źródła ciepła, takie jak składowe świecące lub rezystory przeciążeniaAparatura badawcza jest wyposażona w 7-calowy kolorowy ekran dotykowy, PLC, silnik napędowy, przewód świetlny, importowany parę cieplną Omega, urządzenie regulacyjne prądu o dużej mocy, tablicę sosnową, papier,i 4-przyciskowy pilot.
2- Standardowe.
- IEC 60695-2-10 Badanie zagrożenia pożarowego - Część 2-10: Metody badań na bazie żarówki/gorącego drutu
- Badanie zagrożenia pożarowego IEC 60695-2-11 - Część 2-11: Metody badań oparte na żarówkach/gorących drutkach - Metoda badań zapalności drutów żarówek dla produktów końcowych (GWEPT)
- Badanie zagrożenia pożarowego IEC 60695-2-12 - Część 2-12: Metody badawcze oparte na żarówce/gorącym drutku - Metoda badawcza wskaźnika zapalności żarówki (GWFI) dla materiałów
- Badania zagrożenia pożarowego IEC 60695-2-13 - Część 2-13: Metody badawcze oparte na żarówkach/gorących drutkach - Metoda badawcza temperatury zapłonu drutów żarówek (GWIT) dla materiałów
- IEC 62368-1:2018 Sprzęt audio/wideo, technologii informacyjnych i komunikacyjnych Część 1: Wymogi bezpieczeństwa Postanowienie 6.3.1
- IEC 60598-1 Światła część 1: Ogólne wymagania i badanie> klauzula 13.3.2
- IEC 60335-1 Urządzenia elektryczne do użytku domowego i podobne1
- IEC60884-1 Wtyczki i gniazda do użytku domowego i podobnych celów ¢Część 1: Wymagania ogólne Klauzula 28.1.2
- AS/NZS3112 Specyfikacja homologacji i badań - Wtyczki i gniazda, załącznik J4.8.4.1
3Co to jest test przewodów świetlnych?
Badanie przewodów świecących to badanie bezpieczeństwa elektrycznego przeznaczone do oceny właściwości płomienioodpornych materiałów z tworzyw sztucznych stosowanych w urządzeniach elektrycznych.Jego celem jest ochrona przed zagrożeniem pożarem z powodu przegrzanych lub podłączonych elektrycznie części, które mogą spowodować zapalenie materiału sztucznego. Może to wystąpić w normalnym użytkowaniu, przy rozsądnym nienormalnym użytkowaniu, nieprawidłowej pracy lub awarii produktu.
wskaźnik łatwopalności GWFI ∆glow-wire index. W ciągu 30 sekund po usunięciu żarówki, jeżeli płomień próbki badanej zostanie ugaszony, pakowany papier krepowy pod próbką nie zapali się,i próbka nie zapala sięJeśli nie spełnione są powyższe warunki, należy wybrać niższą temperaturę do badania.Maksymalna temperatura, która może zostać osiągnięta przez trzy kolejne eksperymenty plus 25k jest światło światła światła.
GWIT ∆temperatura zapłonu drutu świecącego, GWIT jest najniższą temperaturą, przy której materiał zapali się, a czas spalania przekracza 5 s, gdy element grzewczy jest w kontakcie z próbką.
4. Parametry
| Zasilanie |
AC 220V/50Hz, maksymalnie 700W. |
| System sterowania |
7-calowy kolorowy ekran dotykowy + PLC |
| Płytka światłowodna |
Średnica: 4 mm ± 0,04 mm
Materiał: Ni/Cr ((80/20)
|
| Ciśnienie na próbce testowej |
00,95N±0,1N |
| Objętość komory |
≥ 0,5 m3, czarne tło matowe, oświetlenie ≤ 20Lux, wbudowany wentylator wydechowy, otwór wydechowy: Φ100mm |
| Maksymalna głębokość penetracji |
7 mm ± 0,5 mm (regulowane) |
| Termocouple |
Omega,
Średnica: Φ1mm typu K,
Materiał: typ K
|
| Czasomierz |
Zintegrowane z PLC
Dokładność: ±0,1s
|
| Tryb sterowania |
Automatyczne, z 4-przyciskowym pilotażem |
| Wymiar |
1100 mm*630 mm*1300 mm |
5Liczby
