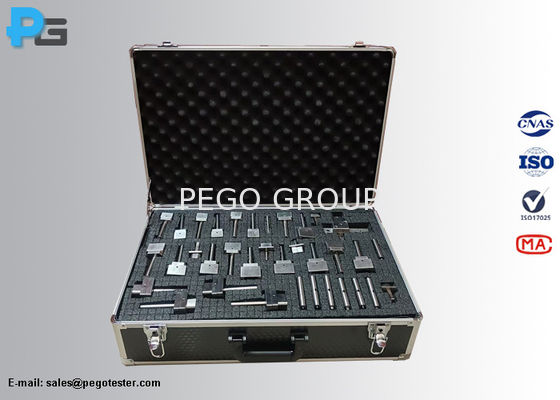

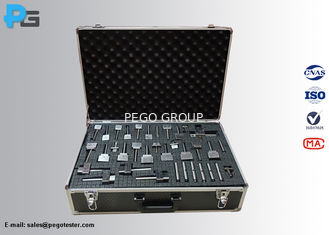

| Standardowy |
Numer obrazu i nazwa przyrządu |
Celem badania |
| IEC60320-3 |
Rysunek 2 - Przewidywalny rozmiar łączników do karty standardowej C1 |
W celu sprawdzenia, czy złącze C1 może być całkowicie wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 3 - Przewidywalny rozmiar łączników do karty standardowej C5 |
W celu sprawdzenia, czy złącze C5 może być całkowicie wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 4 - Przewidywalny rozmiar łączników do karty standardowej C7 |
W celu sprawdzenia, czy złącze C7 może być całkowicie wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 5 - Miernik wyjściowy dla łączników wejściowych bocznych do karty standardowej C7 |
Aby sprawdzić, czy złącze C7 może w pełni wcisnąć się do przyrządu miernika siłą nieprzekraczającą 60N |
| IEC60320-3 |
Rysunek 6 - Niewykonalna gabarytka łączników do arkuszy standardowych C1 |
W celu sprawdzenia, czy złącze C1 nie może być wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 7 - Wskaźnik niewykonalności dla złączy do arkuszy standardowych C1, C5 i C7 |
W celu sprawdzenia, czy złącza C1, C5 i C7 nie mogą być wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 8 - Miernik niewykonalności dla złączy do arkuszy standardowych C1 i C7 |
W celu sprawdzenia, czy złącza C1 i C7 nie mogą być wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 9 - Ostrza do sprawdzania odporności przed deformacją przedniej części złączy do karty standardowej C7 |
W przypadku złącza 2,5A do urządzeń klasy II zgodnie z normą arkusza C7 należy zapewnić wystarczającą odporność na deformację. |
| IEC60320-3 |
Rysunek 10 - Mierzenie niewykonalności wprowadzania urządzenia do karty standardowej C8, C8A i C8B |
W przypadku wprowadzenia miernika pomiędzy grzbietami wlotów urządzenia C8, C8A i C8B siłą 30n nie może on dotykać dna wlotów. |
| IEC60320-3 |
Rysunek 11 - Miernik dla złączy do arkusza standardowego C9 |
W celu sprawdzenia, czy złącze C9 może być całkowicie wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 12 - Wskaźnik niewykonalności łączników do karty standardowej C9 |
W celu sprawdzenia, czy złącze C9 nie może być wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 13 - Miernik wyjściowy dla wejściowych urządzeń do standardowych arkuszy C10 |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlewu urządzenia C10 siłą nieprzekraczającą 60N |
| IEC60320-3 |
Rysunek 14 - Miernik go dla złączy do karty standardowej C13 |
W celu sprawdzenia, czy złącze C13 może być w pełni wstawione do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 15 - Niewykonalna wielkość gabarytów dla złączy do arkuszy standardowych C13 i C17 |
W celu sprawdzenia, czy złącza C13 i C17 nie mogą być wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 16 - Miernik przyrządu do wejścia do standardowych arkuszy C14, C16 i C18 |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlotów urządzenia C14, C16 i C18 siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 17 - Miarkowanie przemiany dla złączy do karty standardowej C15 |
W celu sprawdzenia, czy złącze C15 może być całkowicie wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 18 - Miernik przemiany dla złączy do karty standardowej C17 |
W celu sprawdzenia, czy złącze C17 może być całkowicie wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 19 - Przewidywalny rozmiar łączników do karty standardowej C19 |
W celu sprawdzenia, czy złącze C19 może być w pełni wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 20 - Miernik wyjściowy dla wejścia urządzenia do standardowych arkuszy C20 i C24 |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlotów urządzenia C20 i C24 siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 21 - Miernik go dla złączy do karty standardowej C21 |
W celu sprawdzenia, czy złącze C21 może być całkowicie wprowadzone do przyrządu miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 22 - Przewidywany wymiar wejścia urządzenia do karty standardowej C22 |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlotów urządzenia C22 siłą nieprzekraczającą 60N |
| IEC60320-3 |
Rysunek 23 - Miernik go dla złączy do karty standardowej C23 |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlotów urządzenia C23 siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 24 - Wskaźnik niewykonalny dla złączy do arkuszy standardowych C13, C15 i C17 |
W celu sprawdzenia, czy złącza C13, C15 i C7 nie mogą być wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 25 - Miarkowanie dla złączy do karty standardowej C15A |
W celu sprawdzenia, czy złącze C15A może być całkowicie wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 26 - Miernik przemiany dla wejścia urządzenia do karty standardowej C16A |
W celu sprawdzenia, czy złącze C16A może być w pełni wprowadzone do miernika siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 27 - Przejście gazu na gniazda urządzenia do karty standardowej F |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlewu urządzenia F siłą nieprzekraczającą 60N |
| IEC60320-3 |
Rysunek 28 - Przejście gazu na gniazda urządzenia do karty standardowej H |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlewu urządzenia H siłą nieprzekraczającą 60N |
| IEC60320-3 |
Rysunek 29 - Przejście gazu na gniazda urządzeń do karty standardowej J |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlewu urządzenia J siłą nieprzekraczającą 60 N |
| IEC60320-3 |
Rysunek 30 - Przejście gazu na gniazda urządzenia do karty standardowej L |
W celu sprawdzenia, czy miernik może w pełni wkładać się do wlewu urządzenia L siłą nieprzekraczającą 60N |
| IEC60320-3 |
Rysunek 31 - Mierniki dla punktu kontroli pierwszego kontaktu (0,2A) |
Odpowiedni miernik należy zastosować do otworu wejściowego każdego z kontaktów gniazda złącza siłą nieprzekraczającą 5 N. Gdy miernik jest wprowadzony w całości,dłuższy szpil gabarytów (gabaryt kontaktowy) ma nawiązywać kontakt, a krótszy szpil (bez gabarytów kontaktowych) nie ma nawiązywać kontaktu.. |
| Rysunek 31 - Mierniki dla punktu kontroli pierwszego kontaktu (2.5A) |
| Rysunek 31 - Mierniki dla punktu kontroli pierwszego kontaktu (6A) |
| Rysunek 31 - Mierniki dla punktu kontroli pierwszego kontaktu (10A) |
| Rysunek 31 - Mierniki dla punktu kontroli pierwszego kontaktu (16A-E) |
| Rysunek 31 - Mierniki dla punktu kontroli pierwszego kontaktu (16A-L) |
