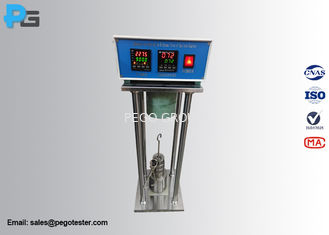

IEC60320-1 Sprzęt do badania siły odciągania maksymalnej i minimalnej sprzęgników urządzeń

1Wprowadzenie

W sprawieurządzenia do badania siły odciągania sprzęgów sprzęgowychjest zaprojektowany zgodnie z rysunkiem 3 i rysunkiem 4 IEC60320-1 oraz pkt 16 w celu weryfikacji maksymalnej i minimalnej siły przyciągania z wylotu z złącza/przybudowy.Minimalną siłę odciągania sprawdza się poprzez wstawianie miernika szpilki badawczej do każdego pojedynczego złącza/wyłącznika urządzenia.Sprzęt składa się z szafki sterującej, płyty montażowej, urządzenia grzewczego, wlewu/złącza z wtyczką urządzenia, hak masy, masę dodatkową i masę główną.Wysokość ramy urządzenia wynosi 550 mm, a odległość między ośmiami dwóch kolumn wynosi 150 mm. Wskaźniki złącza wejściowego / wtykowego urządzenia wykonane są ze stali hartowanej o grubości nieprzekraczającej 0,8 mm.

Maksymalna siła przyciągania: stosuje się maksymalną siłę przyciągania określoną w normie (całkowita siła masy głównej, masy uzupełniającej, hak,i wtyczki/złącza z wtyczką urządzenia), złącze / gniazdo urządzenia nie musi pozostawać w złączu wejściowym / wtyczkowym urządzenia.

* Do badania sprzęgłów urządzenia w warunkach gorących lub bardzo gorących,funkcję grzewczą należy włączyć i po osiągnięciu określonej temperatury rozpocząć badanie maksymalnej siły odciągania.

Minimalna siła odciągania: próbka trzymana w ręku, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, miernik nie powinien wypaść z układu stykowego w ciągu 3 s.

2. Parametry

Tabela 5 - Maksymalne i minimalne siły wycofania

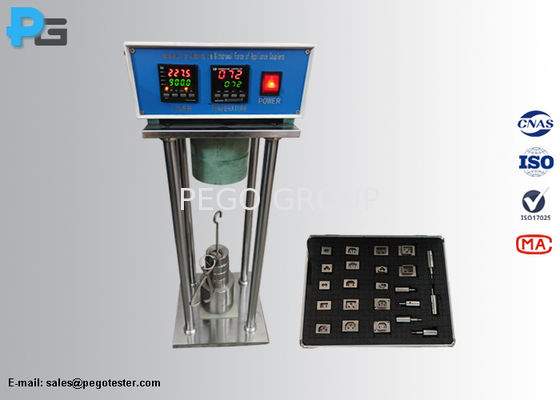

3Zdjęcie mierników wielopinowych i jednopinowych

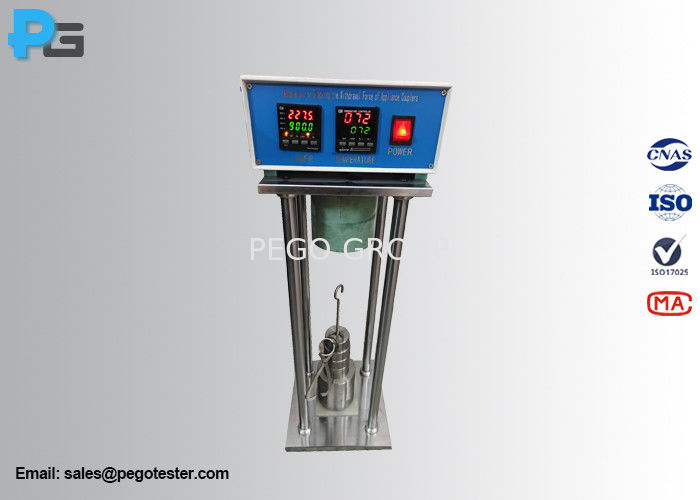

4. Skład urządzenia do badania siły przyciągania

Urządzenie do badania siły przyciągania składa się z ramy, szafki sterującej, płyty mocującej, urządzenia grzewczego, złącza wejściowego/wtykowego urządzenia (maksymalny wielopinowy i jednopinowy gabaryt), zacisk,masa dodatkowa i masa głównaRamka jest ze stali, dodatkowa masa. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristic. Połączenie wejściowe/wtykowe urządzenia (mierniki wielopinowe) i mierniki jednopinowe mogą być dostosowywane zgodnie ze standardową kartązłącze/wyjście urządzenia.
