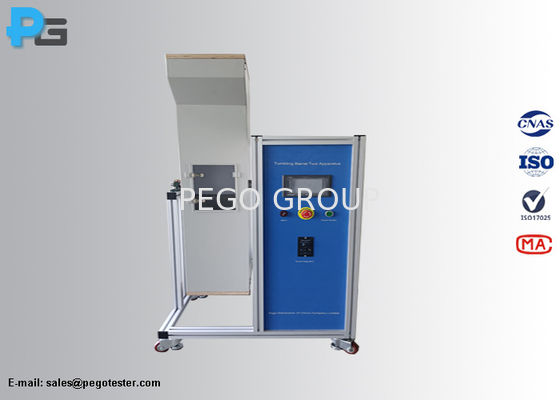

IEC60320-1 Badanie bezpłynnego upadku Węzeł obrotowy z prędkością obrotową 5 r/m do badania złącza i złącza wtykowego

1Wprowadzenie

W sprawiepróbę wolnego upadku, obracającą się beczkęjest zaprojektowany zgodnie z normą IEC60068-2-31, klauzula 5.3/rysunek A.1, IEC60320-1, pkt 23.2, IEC60598-1 pkt 4.13.5Badanie upadku wolnego ma na celu sprawdzenie wytrzymałości mechanicznej urządzeń elektrycznych, takich jak wtyczki, gniazda, złącze i złącza wtyczek.Próbkę umieszcza się w beczce i podda się przewidzianej liczbie upadków.Panel operacyjny jest wyposażony w przycisk awaryjnego zatrzymania, który jest wygodny do zatrzymania badania w dowolnym momencie.

W celu badania złączy i złączy z wtyczką próbkę badawczą poddaje się 500 lub 100 powtórzonemu badaniu upadku wolnego.próbki badawcze nie powinny wykazywać uszkodzeń i żadna część nie może być oderwana lub rozluźniona, co może mieć wpływ na bezpieczeństwo elektryczne.

2Specyfikacja

3. Interfejs

4Uwaga przy użyciu

1) Zakładka zasilania musi być niezawodnie uziemiona.Proszę sprawdzić, czy gniazdo dostępu jest niezawodnie uziemione przed użyciem tego urządzenia testowego.

2) To urządzenie badawcze jest narażone na ryzyko uszkodzenia mechanicznego.w tym wszelkie materiały i sprzęt do badańhamulce kołowe tego sprzętu muszą być zablokowane, gdy nie są w ruchu.

3) Położenie obracającej się beczki może być regulowane wyłącznie przez silnik, zabronione jest przymusowe obracanie obracającej się beczki,w przeciwnym razie może bezpośrednio i trwale uszkodzić skrzynkę biegów skrzyni biegów, a powstałe z tego uszkodzenia nie są objęte gwarancją.

4) W przypadku gdy urządzenie badawcze nie jest używane, należy odłączyć zasilanie i odłączyć wtyczkę z gniazda, aby uniknąć uszkodzenia urządzenia lub ryzyka porażenia prądem.

5) Należy przechowywać w wentylowanym i suchym miejscu, gdy nie jest używany.
