IEC60601-1 Zestawy badawcze do weryfikacji otworów w pomieszczeniach sprzętu ME

IEC60601-1 pkt 5.9.2.1 i rysunek 6

IEC60950-1 rysunek 2A

IEC61032 rysunek 2

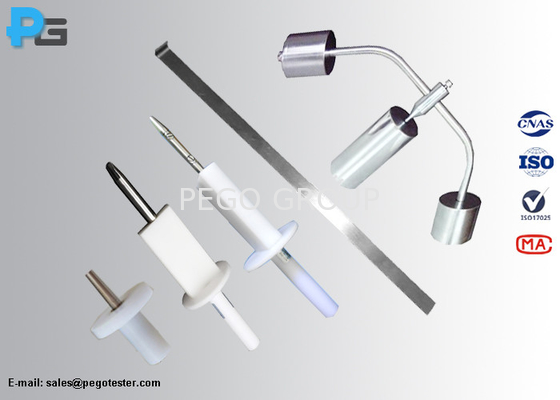

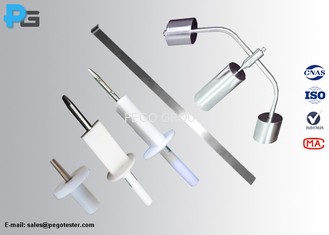

Celem:zidentyfikowanie dostępnych części ME EQUIPMENT

Specyfikacja:

1) Średnica daktylogrypozy: Φ12 mm

2) Długość daktylogrypozy: 80 mm

3) Średnica deflacji. Φ50 mm

4) Długość odbiornika: 100 mm

IEC60601-1 pkt 5.9.2.1

IEC60950-1 pkt 2.1.1.1

Cel: do weryfikacji otworów uniemożliwiających wejście standardowego palca badawczego

Specyfikacja: rozmiar jest taki sam jak w przypadku sondy badawczej B, ale bez złączy stosuje się siłę 30N.

IEC60601-1 rysunek 7

IEC60065, pkt 9.1.7 i rysunek 4

Celem: weryfikacja otwarć danego ME EQUIPMENT

Specyfikacja:

1) Długość: 180 mm

2) Szerokość: 8 mm

3) Długość hak: 5 mm

4) Grubość: 1 mm

5) Materiał: stal nierdzewna SUS304

Celem: w celu sprawdzenia otwarcia części wewnętrznych, które można dotknąć

Specyfikacja:

1) średnica: 4 mm

2) Długość: 100 mm

3) Materiał: pręt metalowy, uchwyt z nylonu

4) Zalecana siła zastosowana: 0N, 10N

IEC60601-1 pkt 8.4.2 d) i rysunek 8

IEC60950-1 rysunek 2B

IEC61032 rysunek 9

Celem: w celu sprawdzenia otwarcia części wewnętrznych, które można dotknąć

Specyfikacja:

1) Średnica: Φ3 mm (głowa), Φ4 mm (ogony)

2) Długość sondy: 15 mm

3) Średnica odbiornika: Φ25 mm

4) Grubość deflacji: 4 mm

Celem: sprawdzenie odporności na ciepło izolacji ME EQUIPMENT

Specyfikacja:

1) średnica kuli: 5 mm (R2,5 mm)

2) Ciśnienie badawcze: 20N±0,2N

3) Materiał: stal nierdzewna

4) Podtrzymacz próbki: Φ50mm-długość 100mm, cylindrowy ostrze (konfiguracja z otworem do wprowadzenia termopary)
