IEC61851-1 Standardowy klatek testowy do weryfikacji dostępności do żywych części złącza pojazdu

IEC61851-1 Standardowy kciuk testowy do weryfikacji dostępności do Części łącznika pojazdu na żywo

1Wprowadzenie

Standardowy palec badawczy jest zaprojektowany zgodnie z normą IEC 62196-1 w celu weryfikacji dostępu do części zasilających gniazdek i złączy pojazdu.jest również nazywany sondą badawczą B lub złączonym palcem badawczym w normie IEC60529 do badań IP2X, który może być stosowany do badania złącza pojazdu do użytku wewnętrznego, wtyczki EV, gniazda EV zgodnie z normą IEC61851-1 pkt 12.4.

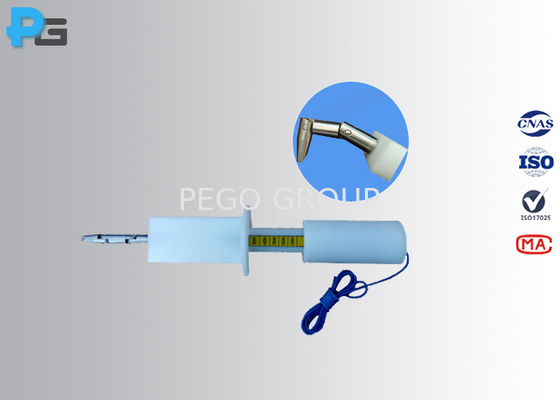

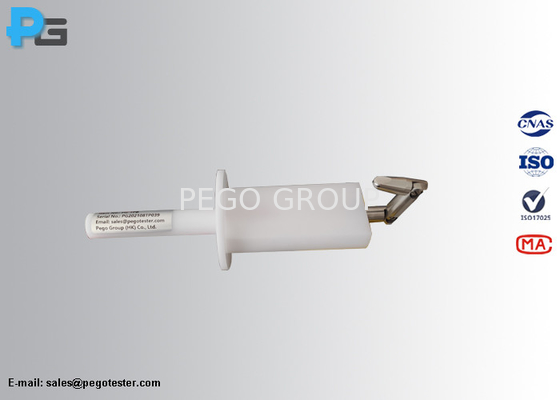

Standardowy palec testowy składa się z uchwytu i palca, uchwyt wykonany jest z materiału izolacyjnego, a palec wykonany z stali.Następnie złącza mogą być gięte pod kątem 90°Sonda może mieć wbudowany silnik napędowy o mocy 10 N, dzięki czemu użytkownik może bezpośrednio stosować siłę podczas badania.A sonda będzie pochodzić z przewodu, aby umożliwić połączenie z elektrycznym wskaźnikiem, aby pokazać kontakt z odpowiednimi częściami.

2Specyfikacja

3Często zadawane pytania

1) Jak możemy użyć siły podczas próby?

Pego: Użytkownik może zastosować siłę podczas testu w dwóch metodach: 1. Użytkownik może wybrać sondę testową z wbudowanym silnikiem, silnik jest wbudowany w uchwyt, wystarczy nacisnąć uchwyt,można zastosować odpowiednią siłę. 2. Sonda może pracować z przyrządem siłowym, aby zastosować siłę.

Zazwyczaj zalecana siła stosowana do badania wynosi 10 N, ale w niektórych standardach produktów zalecana siła wynosi do 50 N.

2) Jak sonda łączy się z obwodem wskazującym ciągłość?

Pego: sonda będzie zawierać przewód do połączenia z obwodem wskazującym ciągłość.wskaźnik elektrycznyz Pego.

Jak przechowywać i utrzymywać sondy testowe w codziennym życiu?

Sonda będzie miała obudowę ochronną, kiedy nie będzie używana, umieść ją w obudowie.
