R200 do R1600 Sprzęt do badań rur oscylujących do badań IPX3 i IPX4 w celu weryfikacji obudowy pojazdu elektrycznego i jego akcesoriów przeciw wejściu wody
1Wprowadzenie:
Sprzęt do badań rur oscylujących R200 do R1600 jest zaprojektowany zgodnie z pkt 14 normy IEC 60529.2.3 i 14.2.4 do badań IPX3 i IPX4. Badanie IPX4 może być stosowane do złącza pojazdu do użytku zewnętrznego, wtyczki EV, gniazda EV, obudowy urządzeń zasilania EV i obudowy EV zgodnie z pkt 12 normy IEC 61851.4.2 i pkt 20 normy IEC 62196-1.2.

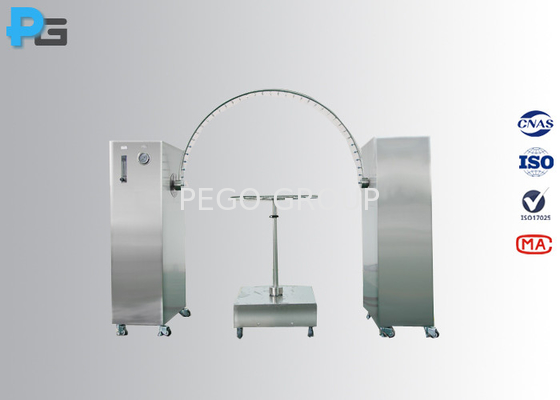

Urządzenie jest zintegrowane z rurami oscylującymi (R200 do R1600), gramofonem, podwójnym kolumnem (zintegrowanym z zbiornikiem wody, jednostkami sterowania, przepływami, miernikiem ciśnienia, filtrem wody itp.).Rurka oscylująca może być wymieniana, aby pasować do różnych próbek.4 koła są umieszczone na dolnej części podwozia, aby łatwo się poruszać.
W przypadku badania IPX4 rurka oscylująca posiada otwory rozpylające na całym 180° półkoła, całkowita przepływność jest regulowana zgodnie z wymogami normy i mierzona przepływometrem.Rurka oscyluje pod kątem prawie 3600, 1800po obu stronach pionowej i czas jednej pełnej oscylacji (2*3600Długość badania wynosi 10 minut.
2. Cechy
● Do badań IPX3 i IPX4
● Obudowa sprzętu i gramofon wykonane są ze stali nierdzewnej SUS304#, co zapewnia nierost.
● Przyjmuje strukturę podwójnych filarów, łatwą do zainstalowania i stabilną rotację.
● Wyposażenie w regulowane sznurki, które ułatwiają poruszanie się sprzętem.
● Środki filtracyjne: standardowy filtr o wysokiej precyzji może filtrować zanieczyszczenia w wodzie z kranu; element filtracyjny można regularnie wymieniać.
● Zbiornik wody jest wbudowany w sprzęt, automatycznie kontrolować poziom wody za pomocą wody pływającego zaworu kulkowego,i alarm na wysokim lub niskim poziomie, aby chronić przed uszkodzeniami spowodowanymi niskim poziomem wody.
● Silnik oscylujący: przyjmuje silnik serwowy Panasonic, o charakterystyce niskiego hałasu i wysokiej dokładności.
● Napęd obrotowy: przyjmuje chiński silnik kroków, może regulować prędkość i kąt za pomocą ekranu dotykowego i automatycznie sterować kierunkami (odpowiedni dla próbek do testowania na żywo).
● Ustawienie czasu zasilania: wyłączenie: 0-999min-włączenie: 0-999min-wyłączenie: 0-999min
● Komponenty sterujące: 7-calowy ekran dotykowy + PLC Panasonic.
● Ustawić wstępnie procedury badawcze IPX3 i IPX4, użytkownicy muszą tylko wybrać poziom wodoodporności, a sprzęt przeprowadzi badanie zgodnie ze standardowym wymogiem.
3. Parametry
| Model |
IPX34C |
| Promień rury |
R1600, R1400, R1200, R1000, R800, R600, R400, R200 |
| Wielkość zewnętrzna |
Przybliżone L4000mm*W3200mm*H2800mm |
| Wskaźnik dostaw |
0 ~ 10 l/min |
| Średnica gramofonu |
Środki oddziaływania |
| Wysokość gramofonu |
1750 ~ 2350 mm |
| Otwór dyszek |
00,4 mm |
| Średnica wewnętrzna rury |
15 mm |
| Pojemność zbiornika wody |
30 l |
| Kąt rury |
1200(IPX3), 3600(IPX4) lub określone przez użytkownika |
| Prędkość obrotu rurki |
4s dla 2*1200, 12s dla 2*3600lub użytkownika zdefiniowanego |
| Materiał z rurki |
SUS304 ze stali nierdzewnej |
| Prędkość obrotu gramofonu |
1 ~ 5 r/min |
| Maksymalna nośność gramofonu |
50 kg |
| Metoda obrotu obrotnika |
Zmiany do przodu lub do przodu i do tyłu |
| Ochrona |
Wyciek prądu, hydropenia, zwarcie |
| Siła robocza |
AC 220V/50Hz, 1KW (przewód przenośny + neutralny przewód + ochronny przewód naziemny) |
| Warunki pracy |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (ciśnienie) |
4Częste pytania
Czy możemy wybrać promień oscylującej rury?
Pego: Tak, użytkownik może kupić tylko pożądaną rurę oscylującą.
2) Czy istnieje jakaś różnica w zakresie rurkowania dla badań IPX3 i IPX4?
Pego: Tak, zgodnie z wymaganiami standardowymi: w przypadku badania IPX3 oscylująca rurka ma otwory rozpylające w łuku 60° po obu stronach punktu środkowego; w przypadku badania IPX4rurka oscylująca ma otwory rozpylające na całym 180° półkołaRurka oscylująca zaprojektowana przez Pego może być wykorzystana do wykonywania testów IPX3 i IPX4 z tą samą rurą oscylującą.
Czy możemy dostosować pojemność obrotnika?
Pego: Tak, zwykły gramofon może nosić próbki o wadze mniejszej niż 50 kg, ale wspieramy usługę dostosowania.
Jaką wodę można użyć?
Pego: Zaleca się, aby woda o czystości nieprzekraczała 2 stopni, co zmniejszy ryzyko zatkania dyszy.
Jak wygląda stabilność podwójnej kolumny?
Nasza konstrukcja jest wystarczająco stabilna, a dno dwóch kolumn jest wyposażone w koła, co pozwala użytkownikom swobodnie poruszać się sprzętem.zamknąć koła i stopni kubki będzie stabilizować sprzęt na płaskiej powierzchni.
Czy woda może być poddana recyklingowi?
Nie, to jest urządzenie otwartego typu, woda nie może być poddawana recyklingowi.urządzenia typu komorydla opcji.
Czy zapewni pan usługi instalacji na miejscu?
Pego: W rzeczywistości sprzęt nie będzie potrzebował usługi instalacji na miejscu.
8) Jaki jest okres gwarancji? i jak możemy uzyskać usługę posprzedażną?
Pego: Okres gwarancji wynosi 12 miesięcy od otrzymania towaru przez użytkownika. 95% problemów po sprzedaży może być rozwiązane przez nasz zespół inżynierów za pomocą usługi zdalnej.Klienci otrzymają odpowiedź w ciągu 24 godzin w dniu roboczym po zgłoszeniu problemuZ naszego doświadczenia wynika, że większość kłopotów można usunąć za pomocą naszego inżyniera, tylko niewielka część kłopotów jest spowodowana awarią części,To dlatego, że używamy markowych komponentów.Jeśli części są uszkodzone, wyślemy nowe do wymiany, nowe części zostaną obciążone za darmo w okresie gwarancji.Nasz zespół nauczy cię, jak wymienić uszkodzone części..
