IEC 62196-1 6 stacji EV wtyczka gniazdkowo-wyjściowy tester trwałości do próbek zdolności do zerwania i normalnej pracy
1. Wprowadzenie przetestowania trwałości wtyczki i gniazda
Badanie trwałości wtyczki i gniazda jest zaprojektowane w taki sposób, aby spełniać wymagania badań określone w pkt 20/21 normy IEC 60884-1, pkt 20/21 normy IEC 60309-1 i pkt VDE0620,i jest również wymagane przez normę IEC62196-1 klauzulę 22/23. nadaje się do badania normalnej zdolności roboczej i awaryjnej wtyczki elektrycznej lub złączy pojazdu oraz gniazda elektrycznego lub wejścia pojazdu.Jego celem jest sprawdzenie, czy wtyczka i gniazdo są w stanie wytrzymać uszkodzenia mechaniczne i uszkodzenia z powodu zmęczenia elektrycznego w normalnym użytkowaniu, a jeśli występują zjawiska przyczepności lub występują długotrwałe zjawiska zamknięcia lub odłączania, sprawdzić, czy nie występuje nadmierne zużycie i inne szkodliwe konsekwencje.Zestawy z napędem mocy (opór), może wykonywać test na żywo, normalną pracę i test wytrzymałości na złamanie.
Maszyna badawcza jest napędzana przez silniki serwo, a pomocnicze z elektromagnetem do napędzania zespołu szynowego wyposażonego w urządzenia (X, Y,Oś Z może być regulowana) do wykonania ruchu liniowego wzajemnego, aby zakończyć połączenie gniazda i odłączenie akcji; Jego częstotliwość działania i czas włączania i wyłączania są regulowane i kontrolowane przez PLC i ekran dotykowy, który jest prosty w obsłudze, wygodny i niezawodny w sterowaniu.
2. Parametry badacza trwałości gniazdka wtyczki:
| Jednostka sterująca |
PLC + 7 cali ekran dotykowy |
| Stacje badawcze |
1) 6 stacji roboczych: 3 stacje robocze wtyczek i gniazdek, 3 stacje robocze przełączników
2) Urządzenia na stanowisku roboczym dla przełączników mogą być wymieniane, aby pasować do przełączników kołyskowych, przełączników gwoździ i przełącznika samorecovery
|
| Kierowca testowy |
Silniki serwo (6 stacji roboczych z niezależnym napędem) |
| Struktura ruchoma |
Wyroby z przyrządu elektrycznego |
| Prędkość badania |
1-80 mm/s (niezależnie ustawialne dla każdej stacji roboczej) |
| Podróże testowe |
1-200 mm (regulowane), przestrzeń między wtyczką a gniazdkiem ≥60 mm |
| Metoda badania |
niezależnie lub jednocześnie (jedna stacja jest nienormalnie zatrzymana, druga stacja może działać normalnie) |
| Czas badania (czas włączenia i wyłączenia mocy) |
0-99s (regulowane) |
| Czasy badania |
1-999999 (Każda stacja liczy się niezależnie, a maszyna automatycznie zatrzymuje się, gdy liczba osiągnie ustawioną wartość) |
| Środek montażowy |
1) osi X, Y, Z regulowane.
2) Siedzenie urządzenia może być przesuwane w górę i w dół, w prawo i w lewo, do przodu i do tyłu, aby dostosować się do próbek o różnych kształtach.
|
| Funkcja alarmowa |
1) niezależnie wykrywa, czy w obwodzie badawczym występuje prąd, i inteligentnie wykrywa martwość lutowania, nieprzewodność i długotrwałe pobudzenie.Zapamiętaj liczbę martwych lutowania i nieprzewodzących czasów i zrobić sygnał alarmowy.
2) Gdy wystąpi awaria badania, maszyna może wykryć i natychmiast odciąć moc obciążenia.
3) Każde stanowisko pracy posiada urządzenie zabezpieczające przed zwarciem
|
| Wymiar |
L1200mm*W200mm*H1500mm |
| Siła robocza |
AC220V/50Hz |

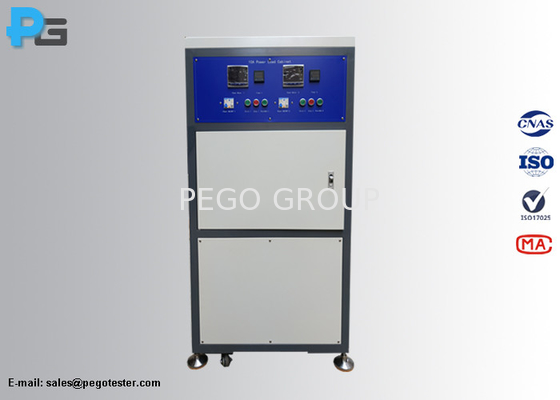

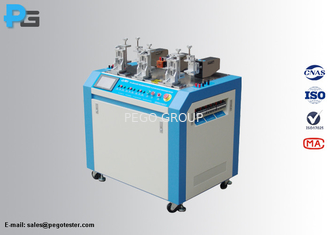

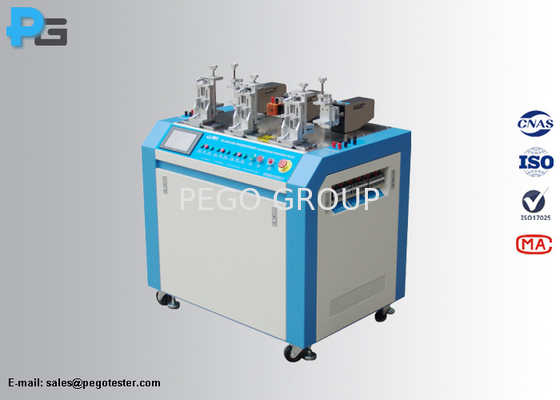

3. Zdjęcie przetestowania trwałości gniazdka:
