IEC 62196-1 pkt 26.4 Elektryczny urządzenie do badania gięcia kabli z wtyczką i złącza pojazdu
1Wprowadzenie urządzenia do badania gięcia kabli
Urządzenie do badania zginania przewodu jest zaprojektowane zgodnie z IEC 62196-1 pkt 26.4 rysunek 20 i tabelą 14,stosuje się go do wykonywania badania zgięcia obciążenia mechanicznego nieodwracalnych akcesoriów wtyczki EV i złącza pojazdu.
Metoda badania:
Próbka jest mocowana do oscylującego elementu aparatu w taki sposób, że w środku drogi kabel jest obciążony ciężarem,a przewodniki przepuszczane są prądem równym prądowi nominalnemu akcesorium, gdy napięcie między nimi jest napięciem nominalnym, element oscylujący jest przesuwany do tyłu i do przodu pod kątem 90° (45° po obu stronach pionowej),liczba zgięć wynosząca 20000 i prędkość zgięcia 60 na minutęPo badaniu próbki nie powinny wykazywać uszkodzeń w rozumieniu niniejszego dokumentu.
Struktura:
Sprzęt przyjmuje konstrukcję podłogową i jest sterowany przez PLC i ekran dotykowy.Wyposażyć w 4 koła, aby maszyna porusza się łatwo.
2Specyfikacja urządzenia do badania gięcia kabli
| System sterowania |
PLC + ekran dotykowy |
| Tryb jazdy |
Silnik serwowy |
| Prędkość badania |
60 cykli/min |
| Wskaźnik kąta |
0-3600, wykonane ze stali nierdzewnej |
| Kąt huśtania |
90°, ±450na obu stronach z pionowego lub dowolnego kąta |
| Liczba badań |
Standardowe domyślne: 20000 cykli |
| Obciążenie |
200~250V/0~400A (regulowane) |
| Waga |
20N, 25N, 50N, 75N, 100N lub można je dostosować |
| Klempa próbkowa |
Włókna i ich części |
| Siła robocza |
220V/50Hz |
Tabela 14 - Badanie gięcia obciążenia mechanicznego
| Prąd nominalny (A) |
Siła (N) |
| Do 20 włącznie |
20 |
| Od 21 do 32 włącznie |
25 |
| Od 33 do 70 włącznie |
50 |
| Od 71 do 250 włącznie |
75 |
| Od 251 do 400 włącznie |
100 |
| Od 401 do 500 włącznie |
120 |
| Od 501 do 600 włącznie |
140 |
| Od 601 do 800 włącznie |
180 |

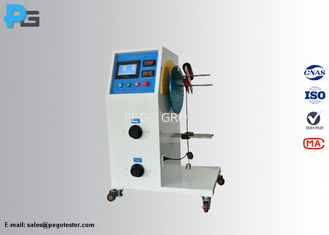

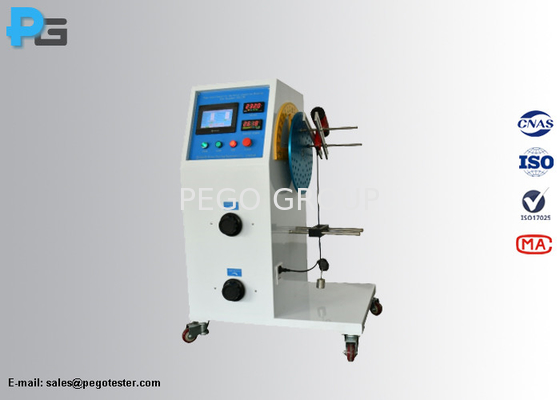

3Obraz urządzenia do badania gięcia kable
4. Często zadawane pytania
1) Czy urządzenie do badania gięcia sznurka będzie wyposażone w certyfikat kalibracji?
Odpowiedź: Tak, zostanie dostarczona wraz z certyfikatem kalibracyjnym, koszt jest dodatkowy.
2) Jaki jest kąt huśtania?
Odpowiedź: kąt można regulować 0-3600wolnie (standardowo wymagane 900, ± 450na obu stronach od pionowej lub dowolnego kąta).
3) Jaka jest prędkość?
Odpowiedź: Prędkość może być regulowana od 0 do 60 cykli/min.
4) Jakiego rodzaju opakowanie zostanie użyte do wysyłki?
Odpowiedź: Urządzenie będzie pakowane w drewnianą obudowę.
5) Jak możemy zamówić ten przedmiot?
Odpowiedź: prosimy o przesłanie zapytania do nas, nasz sprzedawca skontaktuje się z Tobą w ciągu 24 godzin.
