Część IEC 62196-1 pkt 25.3 Badanie siły przyciągania i momentu obrotowego przy mocowaniu przewodu dla wtyczek elektrycznych i złączy pojazdów

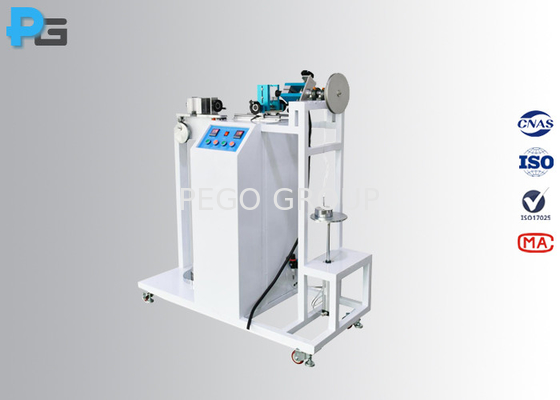

IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors
IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors

Duży Obraz :  Część IEC 62196-1 pkt 25.3 Badanie siły przyciągania i momentu obrotowego przy mocowaniu przewodu dla wtyczek elektrycznych i złączy pojazdów

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: PEGO GROUP
Orzecznictwo: Third-Lab Calibration Certificate
Numer modelu: PG-PCT2
Zapłata:
Minimalne zamówienie: 1 SET
Cena: USD3000~USD3500
Szczegóły pakowania: Drzewna obudowa
Czas dostawy: 30 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram
Możliwość Supply: 20 zestawów/miesiąc
Kontakt
Szczegółowy opis produktu
Standardowy: IEC62196-1 klauzula 25.3 i IEC60309-1 klauzula 23.3 Zastosowany EUT: Wtyczki EV i złącza samochodowe
Tryb jazdy: Silnik do testu rozciągania, cylinder do testu momentu obrotowego Ramię obrotowe: 100 mm lub 200 mm
Moc robocza: Prąd zmienny 220 V/50 Hz Gwarancja: 12 miesięcy10
Podkreślić:

IEC 62196-1 Badanie siły przyciągania i momentu obrotowego

,

Wskaźnik siły przyciągania i momentu obrotowego w układzie kołowym

Część IEC 62196-1 pkt 25.3 Badanie siły przyciągania i momentu obrotowego przy mocowaniu przewodu dla wtyczek elektrycznych i złączy pojazdów

1. Opis urządzenia do badania siły przyciągania i momentu obrotowego układu mocującego

Badanie siły przyciągania i momentu obrotowego przy mocowaniu przewodu jest zaprojektowane zgodnie z normą IEC 62196-1 pkt 25.3 rysunek 17 i normą IEC 60309-1 pkt 23.3, Używany do badania napięcia i momentu obrotowego wtyczki pojazdu elektrycznego i złączy pojazdu wyposażonych w elastyczny kabel,nie można wcisnąć przewodu do urządzenia w takim stopniu, że może zostać uszkodzony przewód lub jego części wewnętrzne..

Metoda badania polega na umieszczeniu znaku na kablu w odległości około 20 mm od mocowania kablu lub innego odpowiedniego punktu.a następnie stosować stałą siłę przyciągania do przewodu przez 100 razy z prędkością 1 razy/s. Następnie przez 1 minutę nacisnąć moment możliwie najbliżej urządzenia.przesunięcie pozycji oznakowania przewodu nie przekracza przesunięcia wskazanego w tabeli siły przyciągania i momentu obrotowego.

Struktura:



2. Parametry badacza siły przyciągania i momentu obrotowego układu mocującego

Ciężar siły przyciągania 50N*1, 60N*1 (może osiągnąć 110N), 40N*2, 100N*2 (może zrealizować kombinację ciężarów160N, 200N, 240N, 250N, 500N)
Masa momentu obrotowego 6N*1, 7N*1, 12N*1, 15N*1, 23N*1, (110N*1) (może wykonywać badania momentu obrotowego 0,6N.m, 0,7N.m, 1,2N.m, 1,5N.m, 2,3N.m, 11N.m)
Ramię momentów 100 mm (φ200 mm)
Czas obrotowy 0-99H59M59S, domyślna 1 min.
Czasy badania 0~9999 ustawialne, domyślne 100 razy
Prędkość badania 1 razy/s
Tryb jazdy

Silnik (do badania ciągnięcia)

Cylinder (do badania momentu obrotowego)
Siła robocza 220 V/50 Hz prądu przemiennego
Warunki pracy 0-40°C (temperatura), 30%-90% (wilgotność)
Wymiary i masa W1600mm*D500mm*H1135mm, 100kg



Tabela 11 - Wartości badań siły przyciągania i momentu obrotowego dla kotwiczenia kabla

Prąd nominalny (A) Siła przyciągania (N) Prędkość obrotowa (N.m) Maksymalne przesunięcie (mm)
Od 5 do 20 160 0.6 2
30 do 32 200 0.7 2
od 60 do 70 240 1.2 2
125 240 1.5 2
200 250 2.3 2
250 500 11.0 5
400 500 11.0 5
500 500 11.0 5
600 i 630 600 11.0 5
800 600 11.0 5

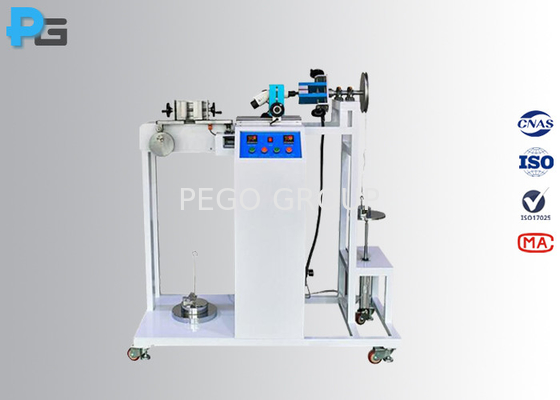

3Struktura silnika przyciągania i momentu obrotowego

Wykorzystuje ciężar do zastosowania napięcia, ciężary i ramiona momentu obrotowego w celu uzyskania momentu obrotowego.Sprzęt zatrzymuje się automatycznie po osiągnięciu czasu badania lub czasu badaniaPo badaniu maksymalne dopuszczalne przesunięcie elastycznego kabla złącza pistoletu ładowania nie może przekraczać standardowej wymaganej wartości.



4Wskazówki siły przyciągania i momentu obrotowego w przypadku mocowania przewodu

 Część IEC 62196-1 pkt 25.3 Badanie siły przyciągania i momentu obrotowego przy mocowaniu przewodu dla wtyczek elektrycznych i złączy pojazdów 0
