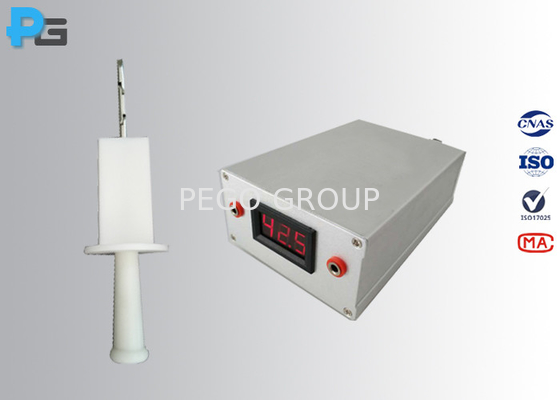

Sprzęt do badań łączników elektrycznych IEC 62196 Badanie próby palcem B z elektrycznym wskaźnikiem 42V
1.Wprowadzenie próby palca B:
Badanie próby palca B jest wysokiej precyzji urządzenia testowego, który może być używany do testowania EV gniazdek i złączy pojazdu, jest ściśle zaprojektowany zgodnie z IEC61032 rysunek 2,i spełnia wymagania klauzuli 10 normy IEC 62196-1.1, UL507, UL1278 rysunek 8 i IEC60529 rysunek 2.Używa się go również do sprawdzania ochrony przed dostępem palcem..
Badanie próby palca B składa się z palca, rozbiornika, izolowanego uchwytu i można go dostosować do potrzeb za pomocą śruby aligatora na końcu uchwytu do badania odporności na wstrząsy elektryczne.Można również dostosować do M6 zębowane otwór na końcu uchwytu do wyposażenia z dynamometru ciągnąć i pchać lub dostosowane bezpośrednio z 10N napędu do obudowy badania ochrony.
2. Specyfikacja złączonego palca badawczego
| Model |
PG-TPB |
PG-TPB(1) |
PG-TPB(2) |
PG-TPB(3) |
| Rozmiar złącza 1 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
| Rozmiar złącza 2 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
| Długość palca |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
| Wielkość końcówki palca |
180±0.2 |
180±0.2 |
- Nie, nie. |
180±0.2 |
| Pozostałe maszyny i urządzenia do maszynowania |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
| Filet z końcówki palca |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
| Kąt cięcia końcówki palca |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
| Węzeł końcówki palca |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
| Średnica |
F12-0-0.05 |
F12-0-0.05 |
F12-0-0.05 |
F12-0-0.05 |
| Średnica sekcji A-A |
F50 |
F50 |
- Nie, nie. |
F50 |
| Szerokość sekcji A-A |
20±0.2 |
- Nie, nie. |
- Nie, nie. |
20±0.2 |
| Średnica obudowy |
F75±0.2 |
F75±0.2 |
F125±0.2 |
F75±0.2 |
| Gęstość deflacji |
5±0.5 |
5±0.5 |
- Nie, nie. |
5±0.5 |
| Siła |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
10-30N |
| Zgodność z normą |
IEC 61032 |
IEC60335-1 |
IEC60335-2-14 |
IEC60529 |

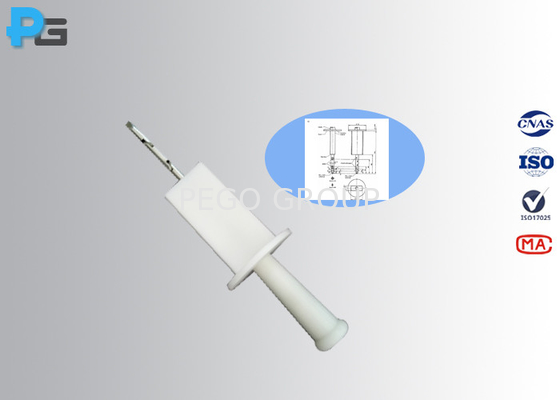

3. Rysunek próbnej sondy palca
4. Często zadawane pytania
1) Do jakiego standardu odpowiada badana sonda B?
Odpowiedź: Może spełniać normy IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 itp.
2) Czy sonda próby palcem B będzie towarzyszyć certyfikatowi kalibracji?
Odpowiedź: Tak, może być wyposażony w certyfikat kalibracji pochodzący z innego laboratorium, ale koszty są pobierane samodzielnie.
3) Jaki jest czas przeprowadzenia badania próby palcem B?
Odpowiedź: Mamy sondę na magazynie, możemy ją natychmiast dostarczyć.
Czy sonda jest wyposażona w silnik?
Odpowiedź: Mamy dwa modele do wyboru, jeden jest bez silnika, ale z M6otwór z nitką na końcu uchwytu, inny jest z silnikiem i silnik może być dostosowany z 10N, 50N, itp.
