Szczegóły Produktu:
Zapłata:
|
Standardy zgodne z: | ISO 6722-1 klauzula 5.12.4.1 rysunek 6 | Zastosowanie: | do badania odporności kabli samochodowych na ścieranie papieru szlifowego |
---|---|---|---|
Papier piaskowy stosowany do badania: | Taśma do szlifowania granatowego 150J | Skonfigurowana masa: | 50g, 100g, 200g, 500g,1500g |
Dopuszczalna średnica kabla: | nie więcej niż 15 mm | Moc robocza: | AC220V/50 Hz lub dostosowane |
High Light: | Urządzenie do badania ścierania papieru piaskowego,Urządzenie do badania ścierania ISO6722-1,Urządzenie do badania ścierania kabli samochodowych |

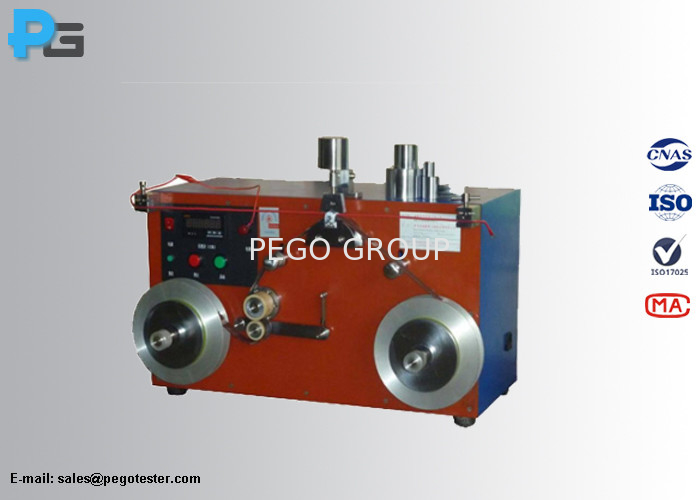

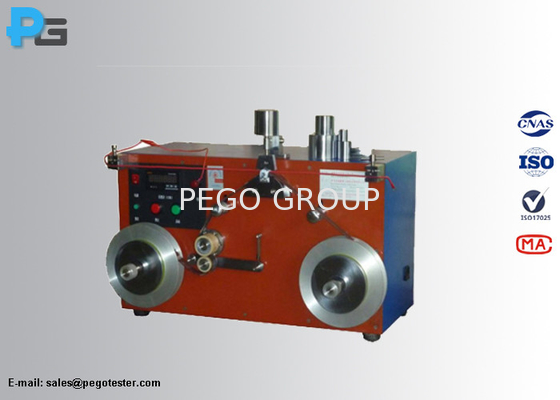

Urządzenie do badań ścierania papieru piaskowego zgodnie z ISO 6722-1 do badań kabli samochodowych
1Standardy są zgodne z
ISO 6722-1 klauzula 5.12.4.1 rysunek 6, norma GB/T25085, QC/T730, JASO D608, JASO D611, SAE J1127, SAE J1128 i JIS C3406.
2. Wniosek
Badanie ścierania ma zastosowanie wyłącznie do przewodów o rozmiarze przewodnika ≤ 6 mm2 i ma na celu sprawdzenie, czy odporność izolacji kabla na ścieranie spełnia wymagania klienta.Próbka o długości 1 m i usunięcie 25 mm izolacji z każdego końca.
3Zasada działania
Mierzyć odporność na ścieranie papieru szlifowego przy użyciu taśmy szlifowej granatowej 150J z przewodzącymi paskami o długości od 5 mm do 10 mm prostopadłymi do krawędzi papieru szlifowego, rozmieszczonych maksymalnie co 75 mm.Wykorzystanie siły równej 0.63±0.05)N na próbce badanej przez połączenie uchwytu, pręta podtrzymującego i ramienia obrotowego, całkowita siła pionowa wywierana na próbkę badawczą jest połączeniem siły wywieranej przez uchwyt, ramię obrotowe, pręt podtrzymujący i dodatkową masę.bez rozciągania, w pozycji poziomej przy użyciu powierzchni taśmy ściernej z szlifowania niewykorzystanej wcześniej.W przypadku, gdy próba jest przeprowadzona w warunkach, w których próba jest nieprzewidziana, należy zastosować następujące czynniki:±75) mm/min i odnotować długość piaskua)Przesunięcie próbki 50 mm i roWskaźnik odczytu należy dokonać w kierunku 90° w kierunku wskazówek wskazówek zegara.no o o o o
4Specyfikacja
BadaniesWpływ |
1, za każdym razem badaj jedną próbkę |
BadaniePróbka sIze |
Średnica≤15mm, długość 1 m |
Klempa |
Lewa i prawa zaciski, odległość między zaciskiem jest 700mm |
Taśma do papieru piaskowego |
Taśma do szlifowania granatowej 150J, całkowita długość 5m, szerokość 20mm |
Prędkość taśmy do papieru szlifowego |
100 mm/min i 1500 mm/min do wyboru |
Taśma z papieru piaskowego |
Ustawialne 0-4000 mm |
Kąt między sandpapierutaśmai próbki |
29±2° |
Waga |
Wyróżnienie dla tych rodzajów pojazdów:wyposażone w masę 50g, 100g, 200g, 500g, 1500g (lub może być dostosowany) |
Zasilanie |
220 V AC, 0,5 kW |
5Szczegóły produkcji
