Urządzenie do badań uderzeń stalowych kul

Aparatura do badania udarowego kulą stalową do testowania wytrzymałości mechanicznej obudów

1. Wprowadzenie

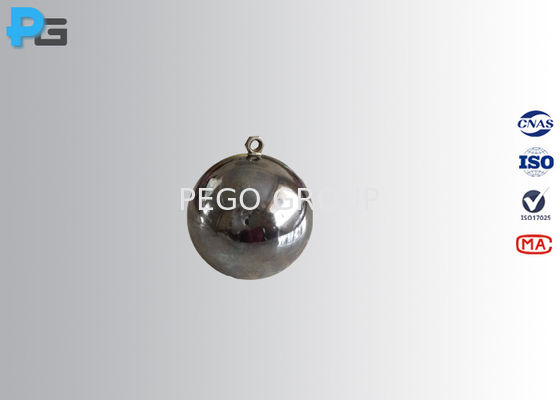

Próbka składająca się z kompletnej obudowy jest podtrzymywana w normalnej pozycji, gładka, stalowa kula o średnicy 50 mm i masie 500 g ± 25 g jest swobodnie opuszczana z pozycji spoczynkowej z wysokości 1,3 m na próbkę. Dodatkowo, stalowa kula jest zawieszona na sznurku i huśtana jako wahadło w celu wywołania uderzenia poziomego na powierzchnie pionowe, opadając z wysokości 1,3 m na próbkę, alternatywnie, próbka jest obracana o 90 stopni wokół każdej z jej osi poziomych, a kula opuszczana jak w teście uderzenia pionowego. Test uderzeniowy jest stosowany do powierzchni kineskopu, szklanej płyty sprzętu, powierzchni obudowy sprzętu stacjonarnego i wyświetlacza płaskiego.

Test uderzeniowy kulą ma spełniać wymagania testowe klauzuli 4.13.4 (a) normy IEC60598-1, klauzuli 4.2.5 normy IEC60950-1, klauzuli 10.2.6.2 normy AS-NZS61439.4 i klauzuli 15.3.3 normy IEC60601-1. Ma na celu sprawdzenie, czy obudowy sprzętu ME, sprzętu IT i opraw oświetleniowych do pracy w trudnych warunkach mają wystarczającą wytrzymałość mechaniczną, aby chronić przed niedopuszczalnym ryzykiem.

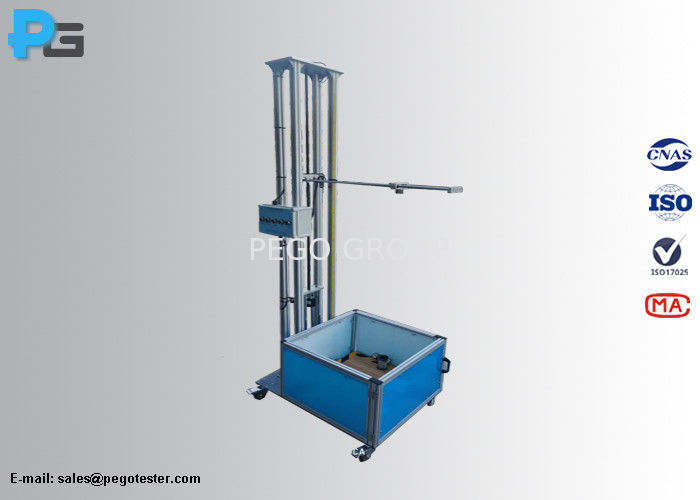

Aparatura do badania udarowego kulą stalową może przeprowadzać zarówno test uderzenia pionowego na poziome powierzchnie obudów, jak i test uderzenia wahadłowego na pionowe powierzchnie obudowy. Wysokość skoku może być dostosowana do DUT.

2. Specyfikacja

3. Najczęściej zadawane pytania

1). Nasz DUT jest większy niż podano w arkuszu specyfikacji, czy możemy użyć tego urządzenia?

Pego: Tak, urządzenie może być dostosowane do próbek, a wysokość skoku jest regulowana w zakresie od 1,3 m do górnej granicy.

2). Czy możemy kupić tylko kulę uderzeniową?

Pego: Tak, stalowa kula uderzeniowa może być sprzedawana oddzielnie.

3). Jak pakujecie urządzenie?

Pego: Urządzenie zostanie zapakowane w drewnianą skrzynię i wysłane jako całość.
