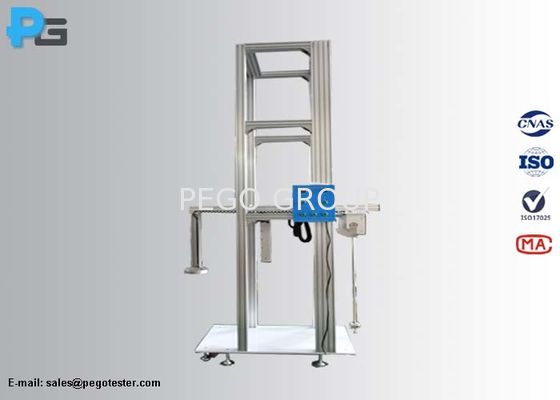

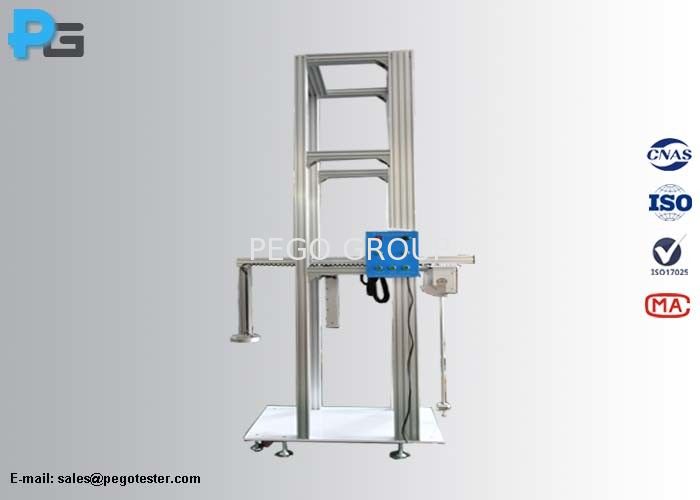

Sprzęt do testowania udarności młotkiem IK08 do IK11

Sprzęt do testowania uderzeniowego mechanicznego IK08 do IK11 do testowania wytrzymałości mechanicznej obudowy EVCS

1. Wprowadzenie

Aparatura do testów uderzeniowych mechanicznych IK została zaprojektowana zgodnie z normami IEC62262, IEC60068-2-75 Test Eha i Test Ehc i może spełniać wymagania testowe normy IEC61851-1. Zgodnie z wymaganiami normy, zewnętrzna obudowa sprzętu zasilającego EV powinna wytrzymać testy uderzeniowe mechaniczne IK08 i wyższe. To urządzenie może wykonywać zarówno testy uderzeniowe pionowe, jak i wahadłowe, co oznacza, że zarówno pionowa, jak i pozioma powierzchnia sprzętu zasilającego EV może być poddawana uderzeniom.

To urządzenie składa się zelementów uderzeniowych ( (5J/1,7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), rur wahadłowych, prowadnic i stanowiska testowego. Elementy uderzeniowe współpracują z rurami wahadłowymi, aby przeprowadzać testy uderzeniowe młotem wahadłowym IK08 do IK11. Elementy uderzeniowe współpracują z prowadnicami, aby przeprowadzać testy uderzeniowe młotem pionowym IK07 do IK11. Stanowisko testowe wykonane jest ze stopu aluminium. Z czterema kołami na dole, dzięki czemu całe urządzenie może się swobodnie poruszać.

2. Parametr

Charakterystyka elementów uderzeniowych
Energia/J	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Masa równoważna±2%kg	1,7	5	5	10
Materiał	stal
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
l/mm	Zależy

Wysokość upadku

Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi

3.  Często zadawane pytania

1). Co to jest 2 w 1?

Pego: to urządzenie 2 w 1, może wykonywać zarówno test młotem pionowym, jak i test młotem wahadłowym. Dzielą one to samo stanowisko testowe i działają niezależnie.

2). Dlaczego potrzebne są 2 zestawy elementów uderzeniowych?

Pego: ponieważ rzeczywista masa elementu uderzeniowego do testu uderzeniowego wahadłowego nie jest taka sama jak rzeczywista masa elementu uderzeniowego do testu uderzeniowego pionowego. Masa równoważna młota pionowego jest równa rzeczywistej masie elementów uderzeniowych. Masa równoważna młota wahadłowego składa się z rzeczywistej masy elementów uderzeniowych, masy rury wahadłowej i nakrętek itp. Ponadto młot pionowy i młot wahadłowy różnią się wyglądem, patrz poniższe zdjęcia.

3). Dlaczego potrzebne jest urządzenie 2 w 1?

Pego: urządzenie 2 w 1 łączy młot pionowy i młot wahadłowy w jednym urządzeniu. W praktyce młot pionowy jest używany na poziomej powierzchni, a młot wahadłowy na powierzchni pionowej. Użytkownik nie musi obracać próbki, aby uderzyć w różne powierzchnie za pomocą tego urządzenia 2 w 1. W przypadkach, gdy próbka jest zbyt ciężka, aby ją obrócić, urządzenie 2 w 1 jest bardziej praktyczne.

4). Czy to urządzenie ma funkcjęochrony przed wtórnym uderzeniem? Pego: traktujemy to jako opcjonalną funkcję, użytkownik może wspomnieć o tej funkcji podczas składania zapytania. Użytkownik może zatrzymać wtórne uderzenie ręcznie lub zainstalować hamulec elektryczny, aby zatrzymać wtórne uderzenie.

5). Jak zwolnić elementy uderzeniowe?

Pego: Zwolnij elektromagnetycznie młot pionowy i zwolnij ręcznie młot wahadłowy.
