System testowy goniometru LED

System badawczy goniofotometru LED do rozkładu natężenia światła

Wprowadzenie:

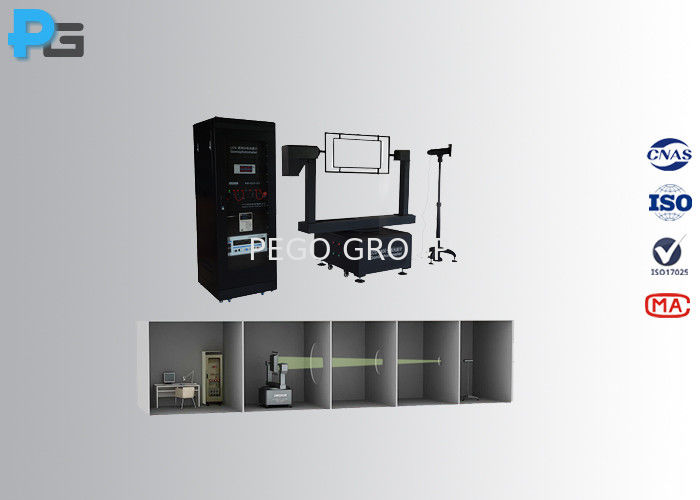

PG-1900 Goniophotometer Test System (Luminus Intensity Distribution Test System) został zaprojektowany zgodnie z normą LM-79 i CIE dotyczącą roztworów badawczych C-γ i B-β, szeroko stosowanych do testowania diod LED, HID,CFL i inne urządzenia oświetleniowe, takie jak reflektory, światła do schodzenia, światła paneli, światła uliczne itp. Parametry pomiarowe obejmują krzywą rozkładu natężenia przestrzennego, krzywą rozkładu natężenia przestrzennego przekroju,krzywa dystrybucji isolux, krzywa ograniczenia jasności, powierzchnia strumienia światła, sprawność świateł, klasa blasku UGR, całkowity strumień światła, skuteczny strumień światła, współczynnik wykorzystania itp.Wszystkie dane testowe mogą być zapisywane jako plik IES, który może być wprowadzany do Dialux bezpośrednio, dane mogą być również wyświetlane jako pliki PDF i Excel do celów analizy.

1)W przypadku opraw oświetleniowych w pomieszczeniach: współczynnik wzrostu światła, współczynnik zmniejszania światła, maksymalny dopuszczalny współczynnik wysokości pomiędzy pomieszczeniami, krzywa ograniczeń opraw oświetleniowych, współczynnik wykorzystania, tabela szacunków budżetowych.

2)W przypadku reflektorów: połowa kąta bocznego szczytu, dane dotyczące rozkładu natężenia światła typu B, dane dotyczące rozkładu strefowego strumienia światła, krzywa natężenia światła w przestrzeni.

3) W przypadku oświetlenia ulicznego: maksymalny dopuszczalny współczynnik wysokości odstępu, współczynnik światła w górę, współczynnik światła w dół, strumienie strefowe, intensywność świetlna, współczynnik wykorzystania.

Wymagania laboratoryjne:

1) Rozmiar pomieszczenia ciemnego: 3m ((H) * 2.5m ((W) * 15m ((L) powyżej lub zaprojektowany zgodnie z wielkością lampy i wielkością laboratorium.(w tym ścianę i podłogę) powinny być pokryte ciemną farbą, lub być pokryte czarnym dywanem lub czarną tkaniną.

2) Pomieszczenie sterujące: 2,5 m (H) * 3 m (W) * 3 m (L).

3) Temperatura pomieszczenia ciemnego powinna być kontrolowana przez klimatyzator zgodnie z wymaganiami CIE.

4) Po potwierdzeniu zamówienia Pego zapewni wsparcie w projektowaniu laboratorium zgodnie z rzeczywistymi warunkami.

Parametry:

1) Odległość badawcza: 2m~15m (zależy od wielkości lampy i wielkości laboratorium)

2) Angielski wersja oprogramowania może działać w Win7 lub Win XP

3) Maksymalny rozmiar lampki do testowania (z armaturą): φ 1500 mm, 50 KG, 300 V/500 w

Przyciski do montażu lamp:

Raport z badań:
