Szczegóły Produktu:
Zapłata:
|
| Standard jest zgodny z: | IEC60529, ISO20653, GB/T4208-2017, GB7000.1, | Poziom IP badawczy: | IPX5, IPX6, IPX9, IPX9K |
|---|---|---|---|
| Materiał: | stal nierdzewna sus304 | Moc robocza: | AC380V/50Hz lub dostosowane |
| Woda testowa: | czysta woda lub woda z kranu (może być poddana recyklingowi) | Support Max. Wsparcie maks. Weight of DUT Waga DUT: | 50 kg lub dostosowane |
| High Light: | Sprzęt do badań PLC iec 60529,Sprzęt do badań IPX5 iec 60529,Sprzęt do badań ochrony przeciwdrożności IPX6 |
||

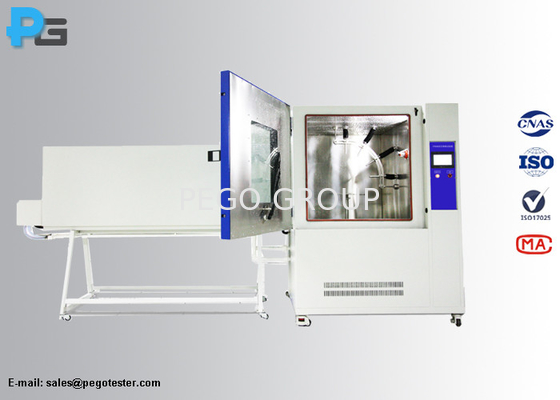

PLC Control IEC60529 wodoodporna kompleksowa komora badawcza do badań IPX5, IPX6 i IPX9K
1. Wniosek
Oświetlenie zewnętrzne, urządzenia gospodarstwa domowego, części samochodowe i inne urządzenia elektroniczne.
2Funkcja kompleksowej komory badawczej
Główną funkcją tego sprzętu jest badanie właściwości fizycznych i innych związanych z nimi właściwości produktów elektronicznych i elektrycznych, lamp, szaf elektrycznych, komponentów elektrycznych, samochodów,motocykle i ich części w symulowanych warunkach deszczowychPo badaniu weryfikacja służy do ustalenia, czy działanie produktu spełnia wymagania IPX5, IPX6, IPX9 i IPX9K, tak aby ułatwić projektowanie produktu, jego ulepszanie,weryfikacja i inspekcja fabryczna.
3. Standardy Zgodne z
IEC60529:1989 +A1:1999 +A2: 2013
ISO20653: 2006-08-15 rysunki 8 i 9, tabela 7 dla IPX9K
1) IPX5 Odrzutowce wodne
Woda wyrzucana przez dyszę (6,3 mm) na obudowę z dowolnego kierunku nie może powodować szkodliwych skutków.ciśnienie 30 kPa w odległości 3 m.
2) IPX6 Silne strumienie wodne
Woda wyrzucana w silnych strumieniach (12,5 mm dysze) na obudowę z dowolnego kierunku nie może mieć szkodliwych skutków.ciśnienie 100 kPa w odległości 3 m.
3) IPX6-K Silne strumienie wodne o zwiększonym ciśnieniu
Woda wyrzucana w silnych strumieniach (dźwiga 6,3 mm) na obudowę z dowolnego kierunku, pod podwyższonym ciśnieniem, nie może mieć szkodliwych skutków.75 litrów na minutęCiśnienie: 1000 kPa w odległości 3 m.
4) IPX9K Czyszczenie strumieni wodnych pod wysokim ciśnieniem/parą
Woda wyrzucana w warunkach wysokiego ciśnienia i wysokiej temperatury na obudowę z 4 kierunków (00, 300, 600, 900Czas trwania badania: 30 s w każdym kierunku, objętość wody: 14~16 litrów na minutę, ciśnienie: 8000~10000 Kpa, temperatura: 80±5°C, odległość badawcza: 100-150 mm
4.Parametry
| Model | IPX69K |
| Jednostka sterująca | ekran dotykowy + sterowanie PLC |
| Wymiar roboczy (mm) | L1200*W1200*H1200 (na zamówienie) |
| Wymiar zewnętrzny (mm) | L4200*W1380*H2050 |
| Diamator dyszy IPX5 i IPX6K | Φ6,3 mm |
| Średnica dyszy IPX6 | Φ12,5 mm |
| Odległość badawcza dla IPX5/6 | 20,7 m (odległość od dyszek do środka gramofonu) |
| Metoda mocowania dyszy dla IPX5/6 | mechaniczne mocowanie (automatyczne lub programowalne ustawialne kąt pistoletu dyszy) |
| Liczba dysz dla IPX9K | 4 |
| Pozycja dyszek | 00, 300, 600, 900(rozkład pionowy) |
| Odległość badania dla IPX9K | 100~200 mm (regulowane) |
| Czas badania dla IPX9K | 30 złotych na pozycję |
| Waga niedźwiedzia | 50 kg |
| Czas badania | 0~9999s (przeinstalowalne) |
| Średnica gramofonu | Φ600 mm |
| Tryb podnoszenia obrotnika | Prostowy układ regulacyjny (wysokość regulacyjna: 410~680mm) |
| Prędkość przepływu IPX5 | 120,5±0,625 (l/min) |
| Prędkość przepływu IPX6 | 100±5 (l/min) |
| Przepływ IPX6K | 75±0,375 (l/min) |
| Przepływ IPX9K | 14-16 ((L/min) |
| Zbiornik wody | 90L (odnawialne) |
| Temperatura IPX9K | RT. lub 80±5°C |
| Ciśnienie wody IPX9K | 8000-10000Kpa |
| Prędkość obrotu gramofonu | 1-10r/min (regulowane) |
| Siła robocza | 380V/50Hz, 18KW (3 fazy 5 przewodów, L1, L2, L3+N+PE) |
| Moc UET | 220 V |
| Język operacji | Angielski |
| Funkcja ochrony bezpieczeństwa | Ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem, ochrona przed sekwencją fazową, ochrona przed przegrzaniem |
| Warunki pracy | 5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (ciśnienie) |
| Źródło wody |
1) Użytkownik musi skonfigurować źródło wody dla sprzętu w miejscu instalacji, z ciśnieniem wody nie mniejszym niż 0,2 MPa, i zainstalować kran o szerokości 4/8 cali. 2) Włókno znajduje się w odległości nie większej niż 2 m od urządzenia |
5Pokaz produktów
